طراحی سازه مجموعه سوارکاری هشتگرد

  4665
طراحی سازه مجموعه سوارکاری هشتگرد

نام کارفرما: بخش خصوصی

تیم طراحی: زهره بیات| امیرحسین سرور| علیرضا عظیمی| امیرحسین قورچیان

محل پروژه: هشتگرد

کاربری: ورزشی - تفریحی

متراژ: 18500

وضعیت: در حال طراحی

طراحی و اجرای سازه فولادی و بتنی از خدمات اصلی مهندسین مشاور سرور استودیو می باشد. طراحی سازه و معماری پادوک سوارکاری هشتگرد با همکاری بین تیم سازه و معماری مجموعه به سرانجام رسید.

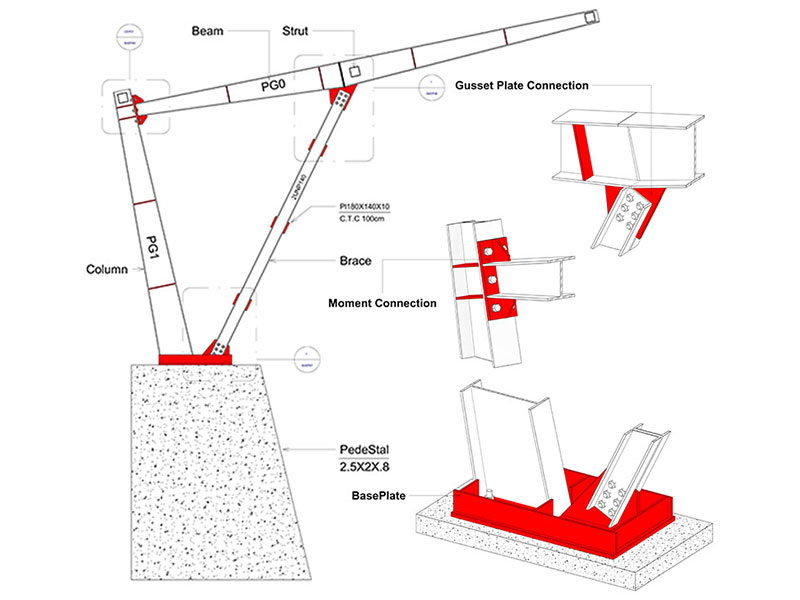

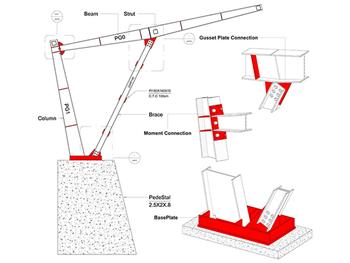

طراحی سازه پادوک

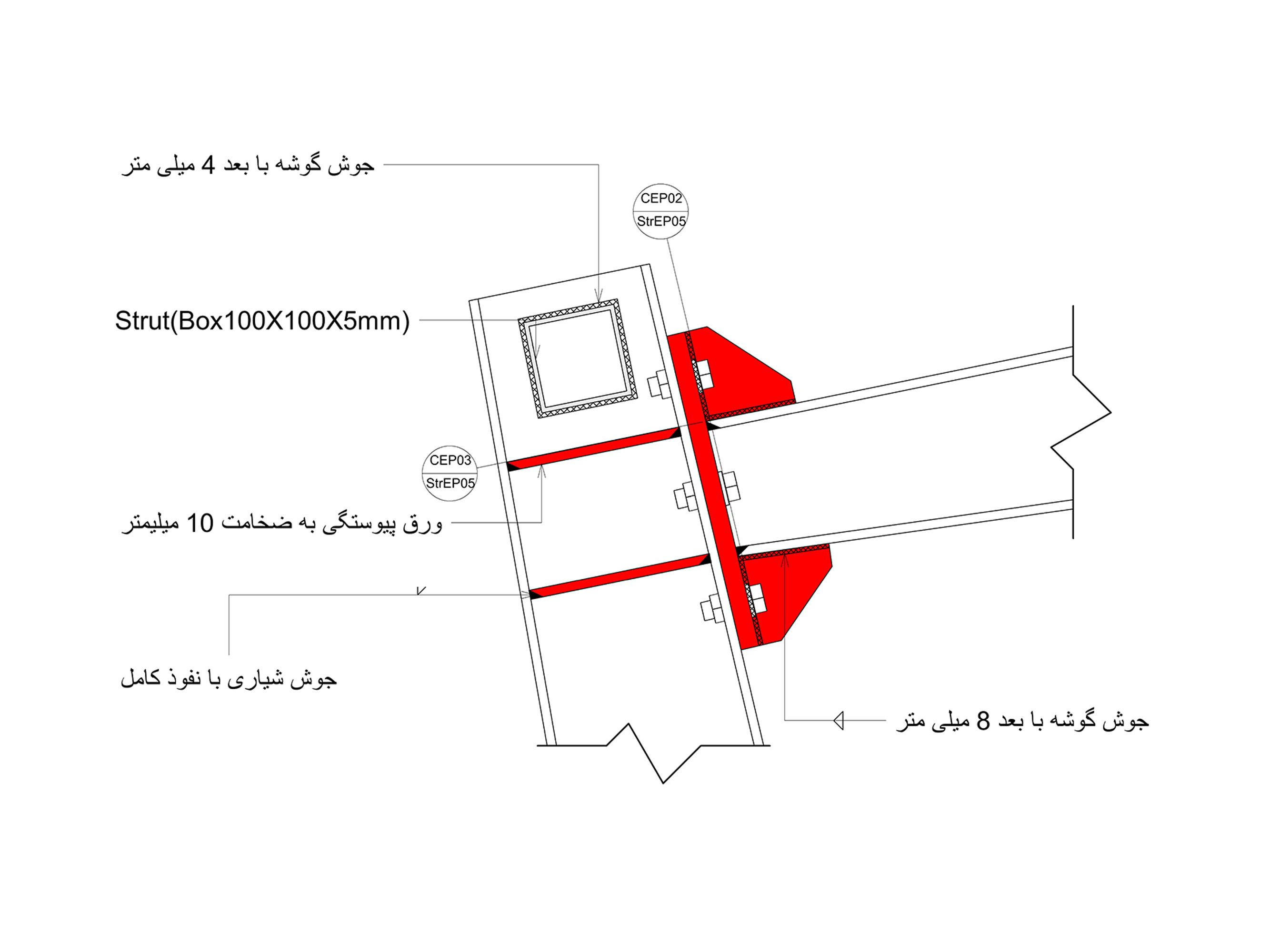

جزییات اتصال تیر به ستون

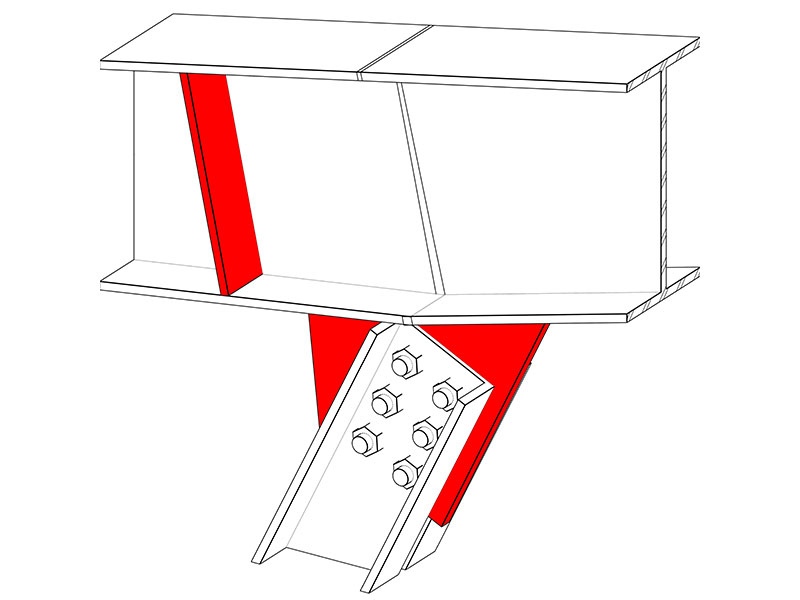

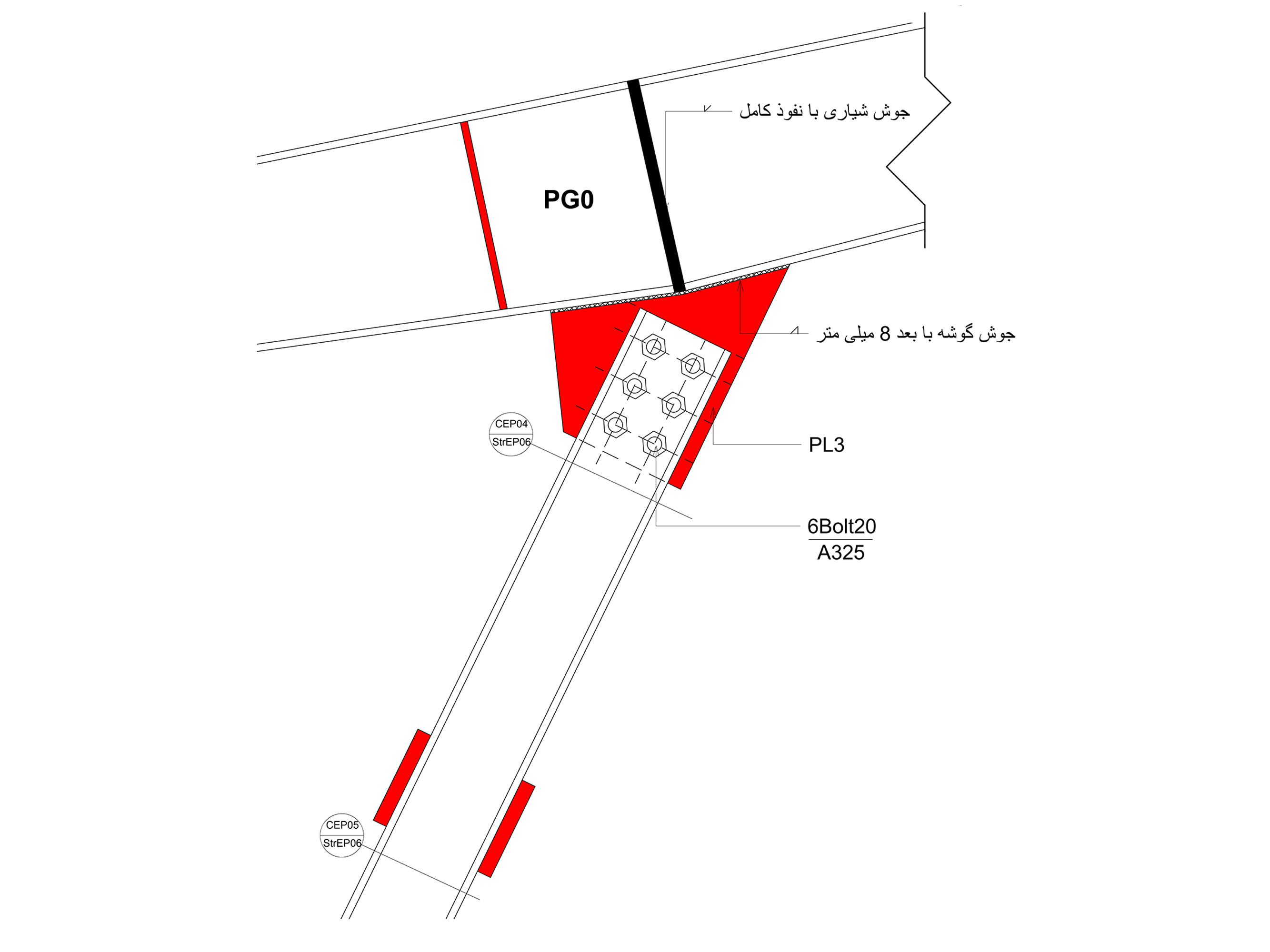

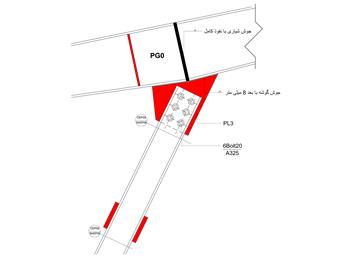

جزییات اتصال گاست پلیت به تیر
سازه فولادی

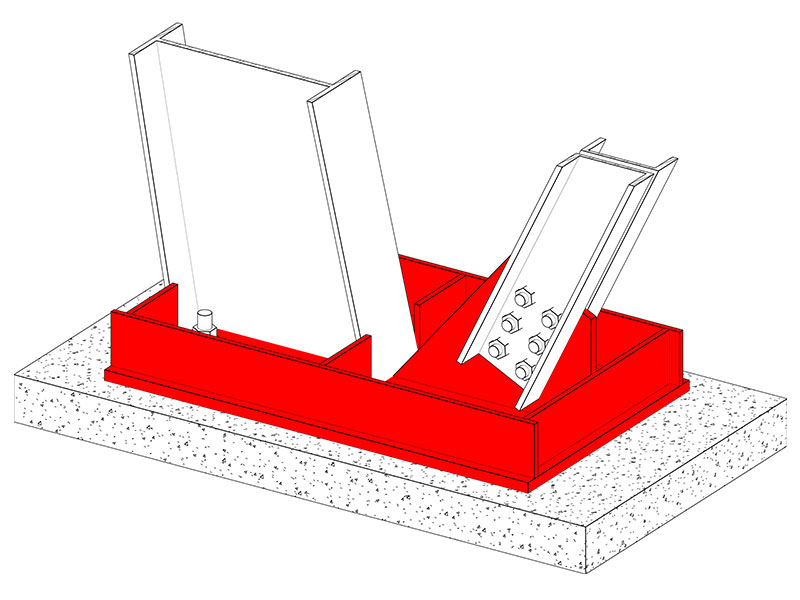

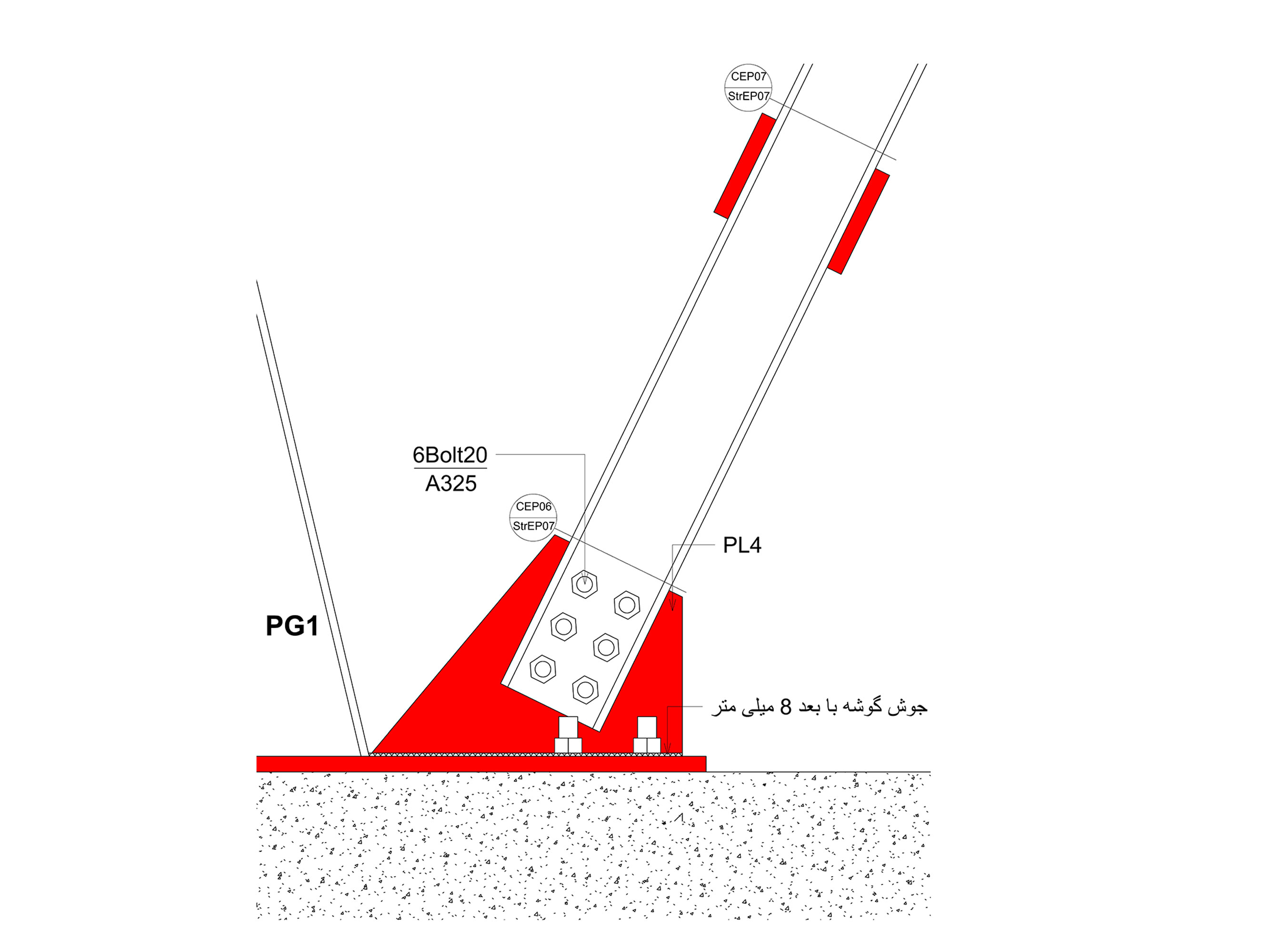

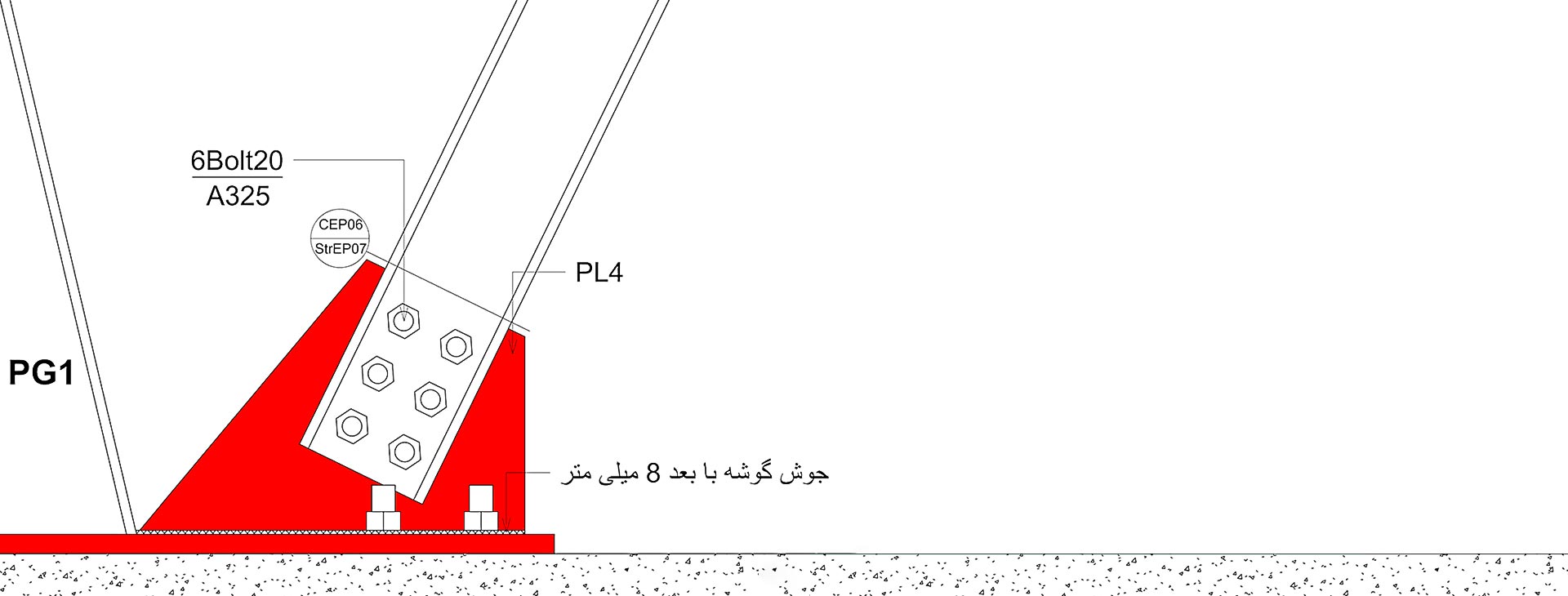

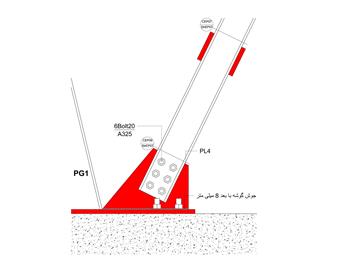

جزییات اتصال گاست پلیت به بیس پلیت

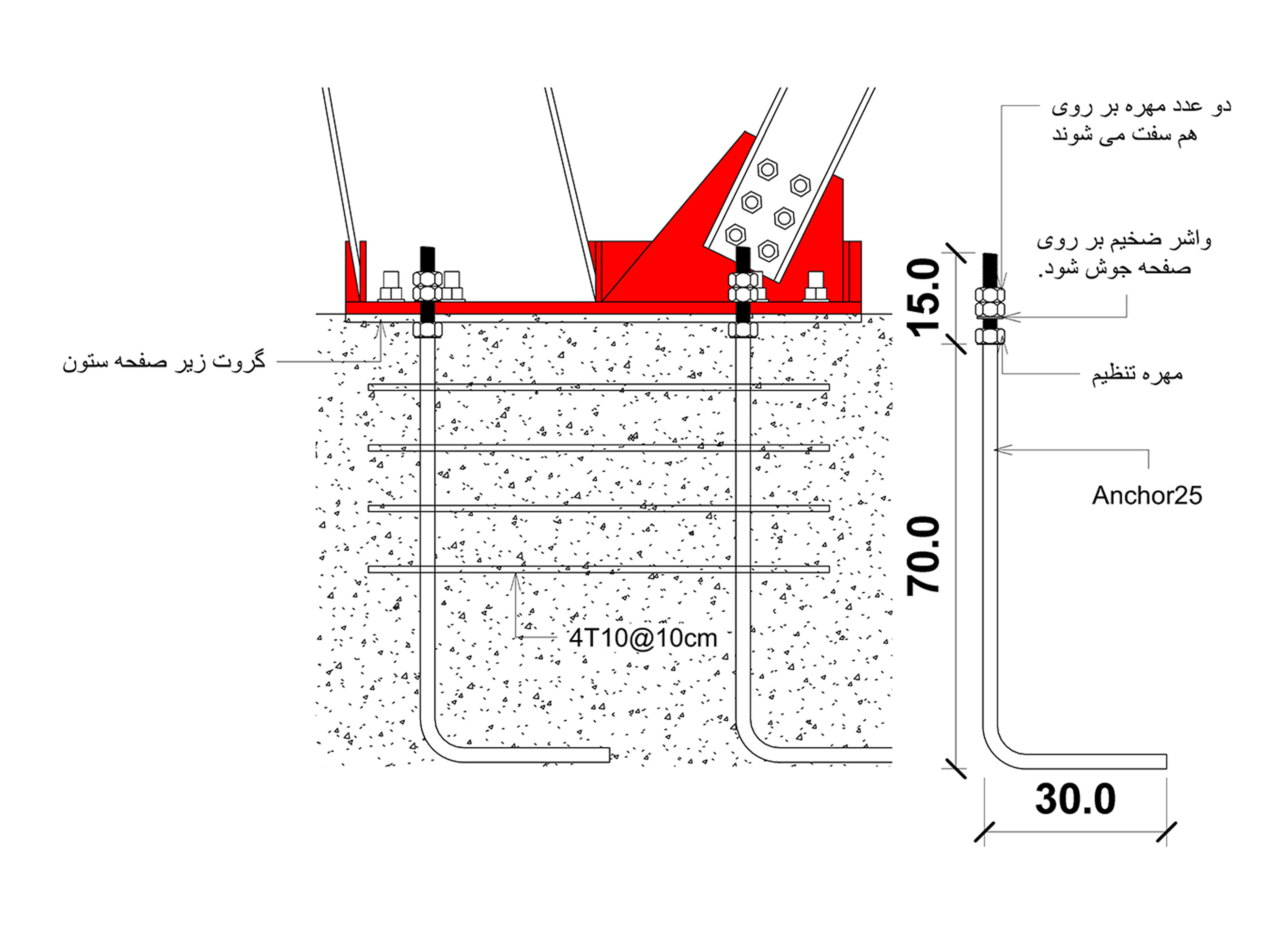

جزییات بیس پلیت

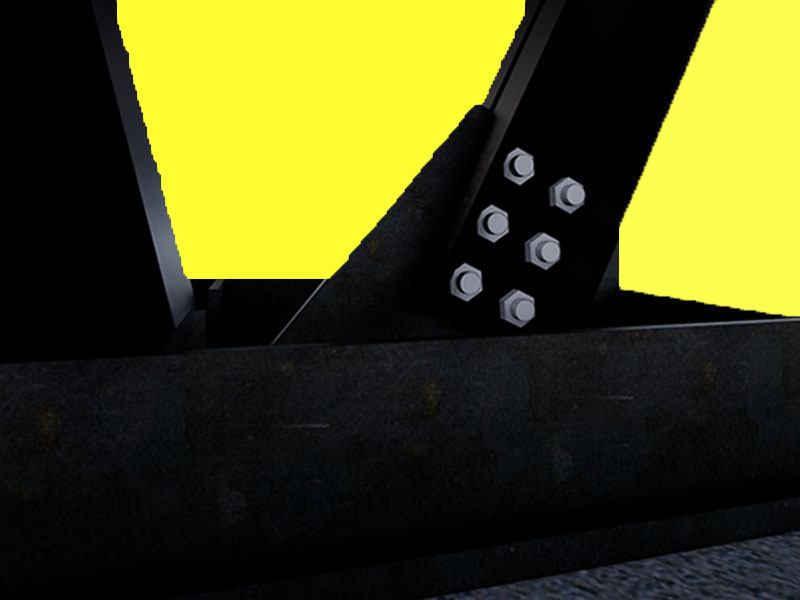

طراحی گاست پلیت

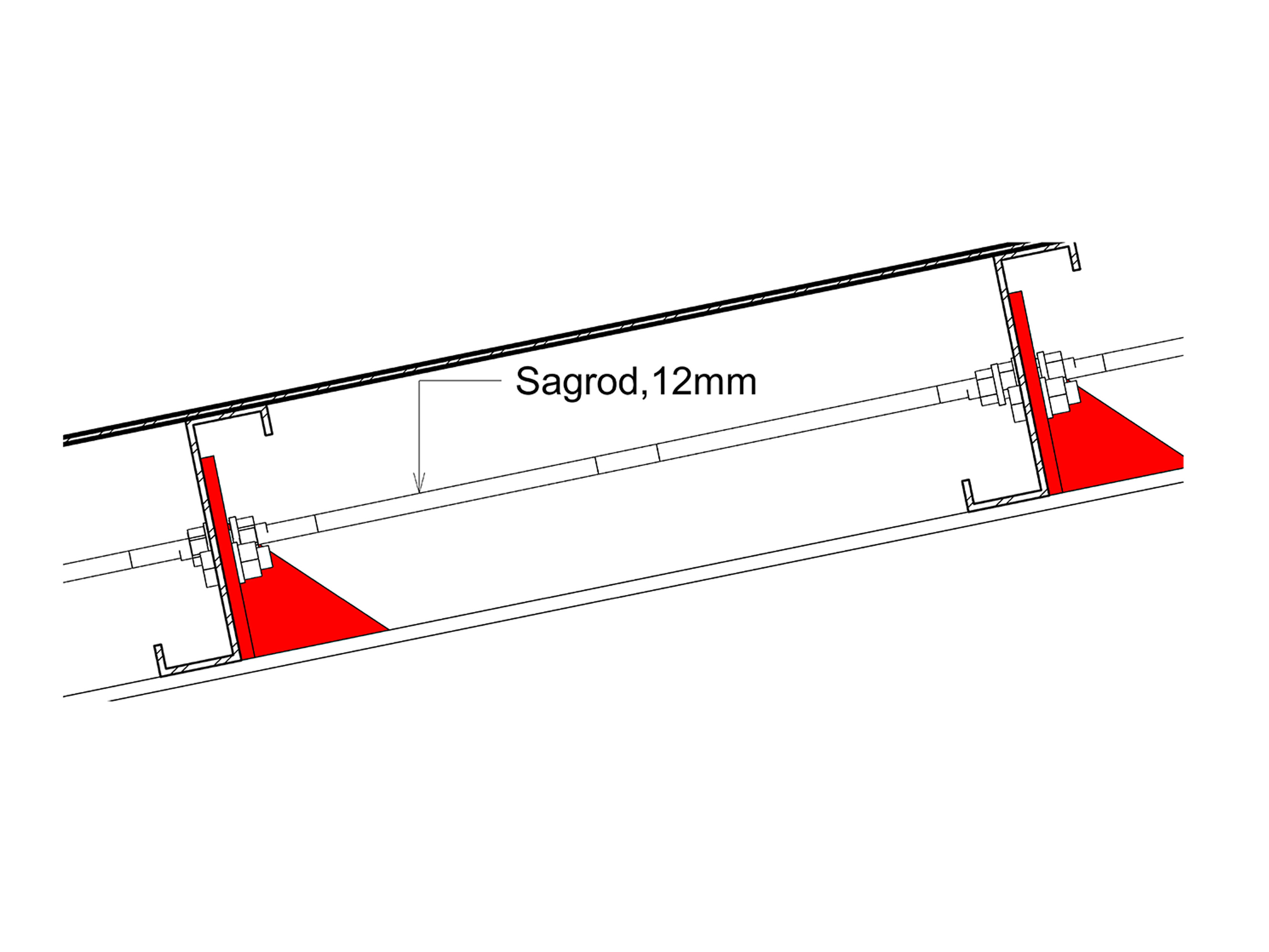

جزییات اتصال میل مهار

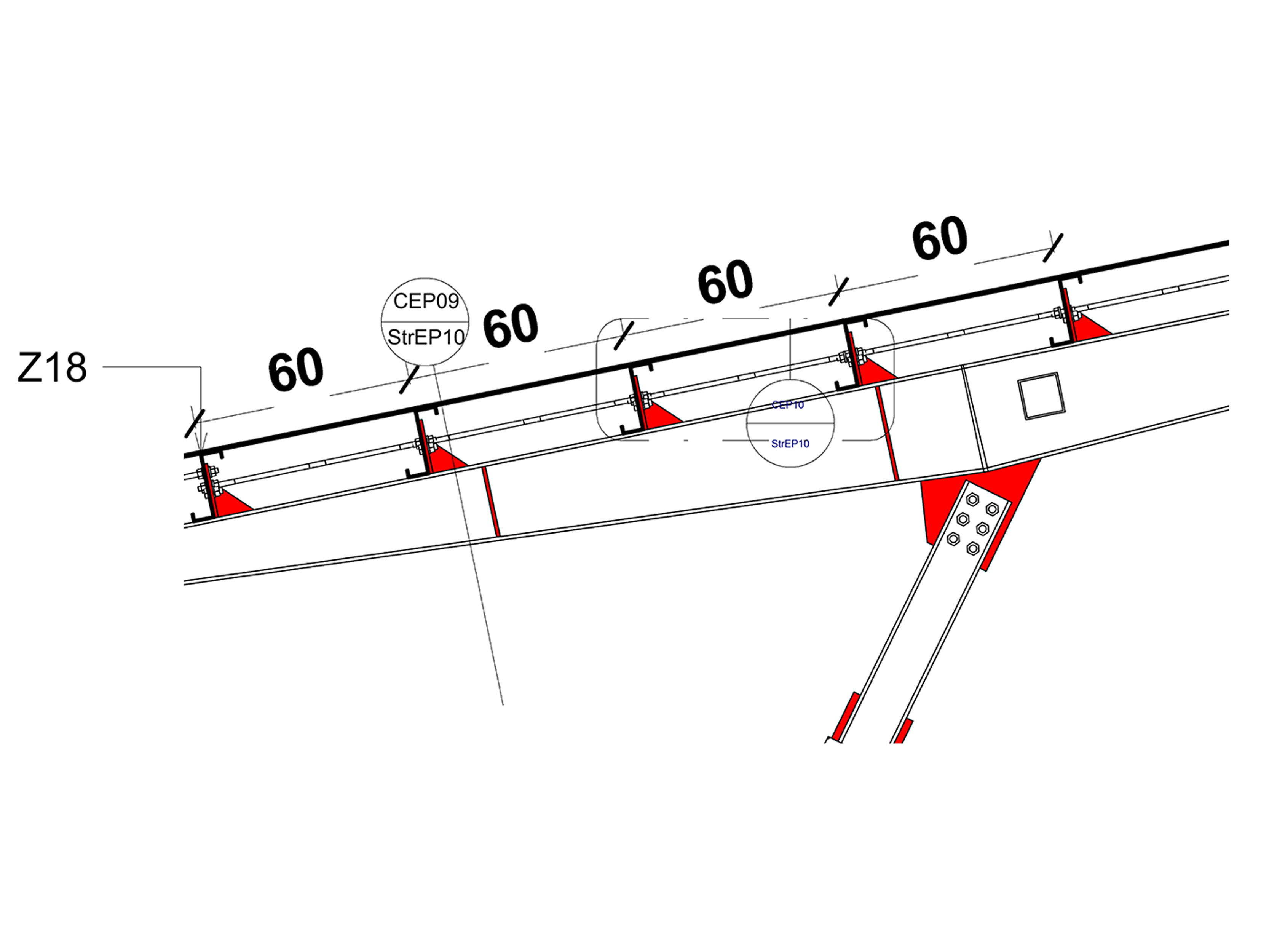

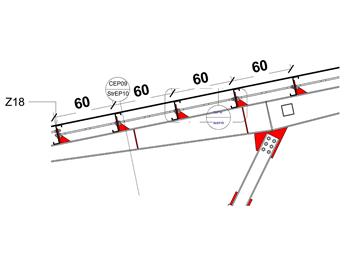

جزییات سقف

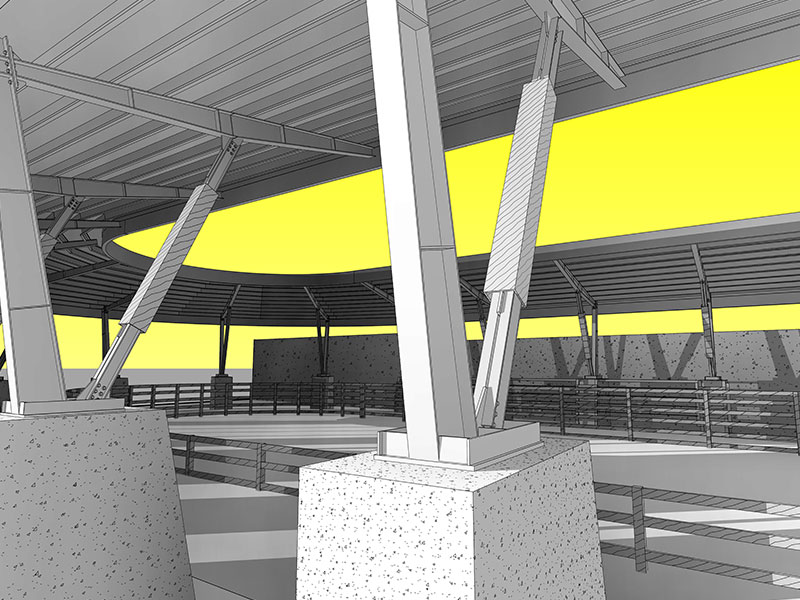

طراحی سازه فولادی
بیس پلیت
Gusset plate

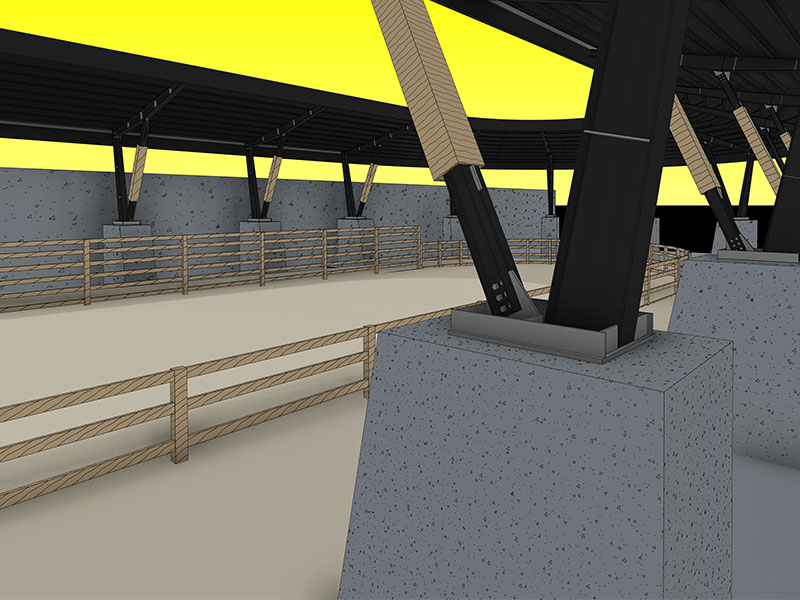

طراحی سازه پادوک سوارکاری هشتگرد

طراحی سازه پادوک سوارکاری با هدف مسقف کردن رینگی که اسب در حال حرکت می باشد انجام شد. طراحی معماری به گونه ای بود که المان سازه ای باید به شکل هفت طراحی می گردید. برای طراحی سازه طرح های مختلفی مدل سازی شد که در میان آن ها المان های خرپایی و نانپریزماتیک مقاطع معقول تری را در بر داشت که متناسب با طرح معماری، مقطع نانپریزماتیک انتخاب و طراحی سازه آن نهایی شد. در طراحی سازه پادوک، بارهای غالب طراحی علاوه بر بار مرده سقف، بار برف و بار باد بود. مهمترین قسمت در طراحی سازه پادوک بحث کنترل واژگونی تک تک پایه ها بود که بعد از تلاش های بسیار در مدل ایتبز، به صورت دستی کنترل شد. فونداسیون پایه های پادوک به گونه ای طراحی شد که مرکز ثقل نیروهای وارده از محلی که سازه میل به بلند شدن و واژگونی را دارد عبور کند تا لنگر واژگونی عملا به صفر برسد. طراحی تیر سازه نیز یک تعامل کامل بین سازه و معماری می باشد، چرا که هندسه تیر کاملا در تطابق با نیروهای وارده می باشد. در نهایت کارفرما تصمیم به مسقف کردن کل فضا گرفت که منجر به تغییر کلی طرح شد. در طرح نهایی به منظور اقتصادی شدن کار به جای تیر ورق از خرپا استفاده شد که البته مشکلات اجرایی را به دنبال داشت. طرح نهایی در طراحی سازه فولادی خاص قابل مشاهده می باشد.



ثبت سفارش طراحی سازه فولاد آنلاین


طراحی سازه پادوک
جزییات اتصال تیر به ستون
جزییات اتصال گاست پلیت به تیر
سازه فولادی
جزییات اتصال گاست پلیت به بیس پلیت
جزییات بیس پلیت
طراحی گاست پلیت
جزییات اتصال میل مهار
جزییات سقف
طراحی سازه فولادی
بیس پلیت
Gusset plate
