عایق حرارتی نمای اتیکس

  8141
عایق حرارتی نمای اتیکس در دیوار جانبی1 عایق حرارتی نمای اتیکس در دیوار جانبی عایق حرارتی نمای اتیکس در دیوار جانبی3 عایق حرارتی نمای اتیکس در دیوار جانبی4

نام کارفرما: آقای مهندس رفیعی

محل پروژه: میدان بوعلی

کاربری: مسکونی

متراژ: 250 مترمربع مساحت اتیکس

وضعیت: ساخته شده


کارفرمای این پروژه اظهار داشت که در فصل زمستان، دیوارهای داخلی نمناک بوده و در بعضی مواقع آب روان از بقل دیوارها به داخل جریان داشت. این موضوع به علت اختلاف شدید حرارتی دو طرف دیوار می باشد. سمت داخل 24 درجه و سمت خارج تا -6 درجه. تفاوت دمایی در حد 30 درجه سانتیگراد.

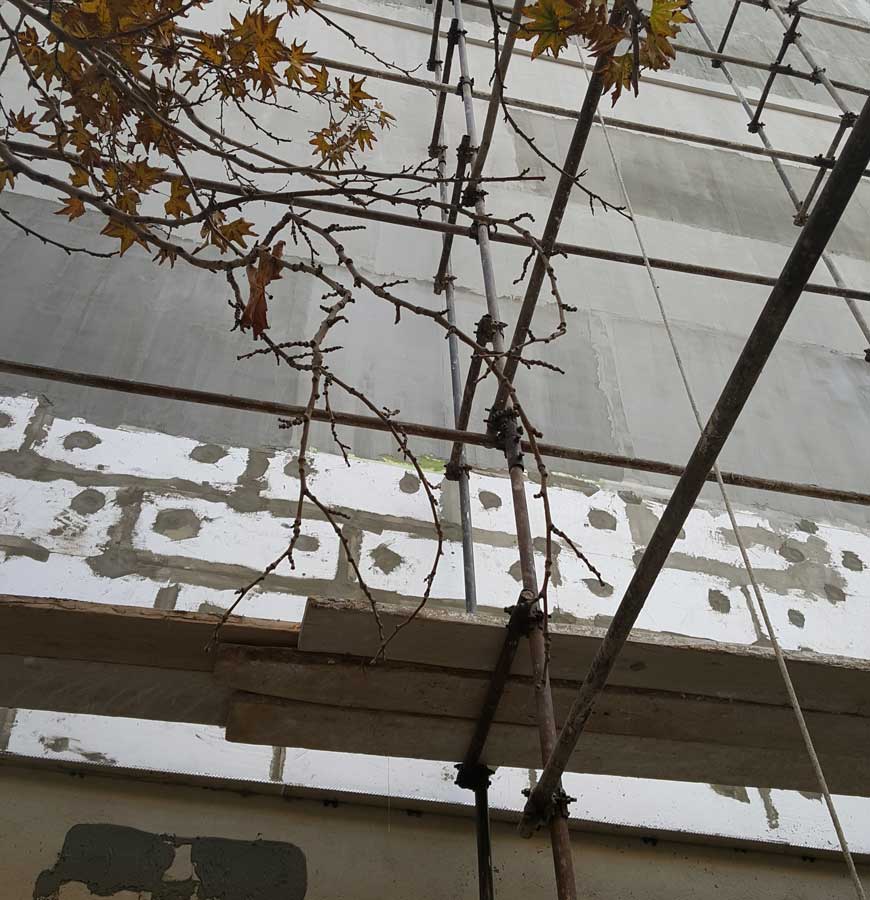

عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی

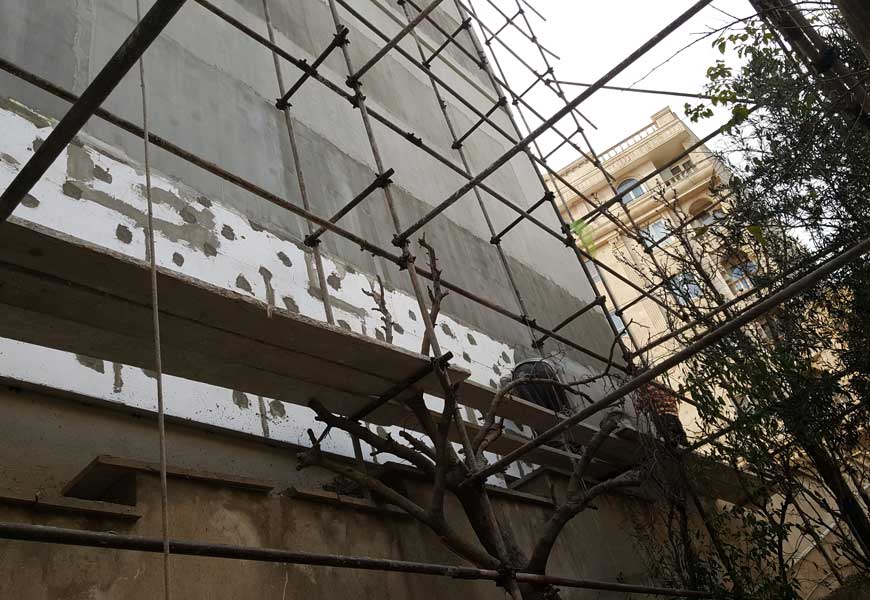

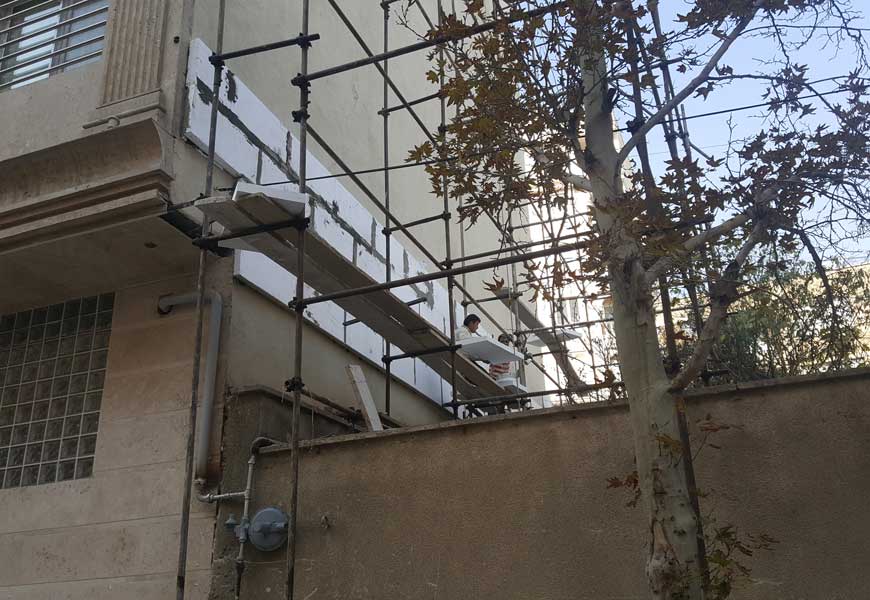

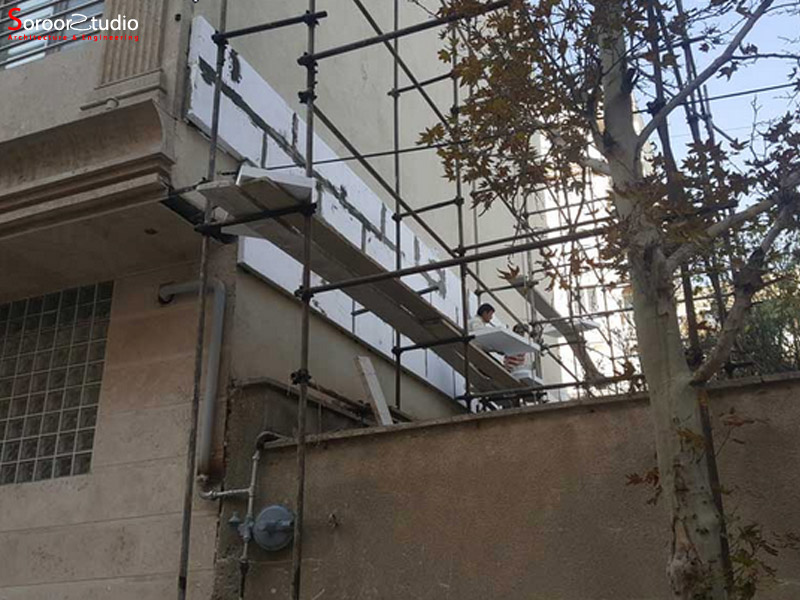

نشانی پروژه : سعادت آباد , میدان بوعلی                اتیکس در دیوار جانبی                        زمان اجرا : زمستان 1395




عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی

پس از بازدید از دیوارها، متوجه شدیم که دیوار ها با نوعی از  بلوک های AAC (Aeriated Autocluved Concrete) چیده شده بود. این نوع بلوک ها از نظر مبحث 19، شرایط استاندارد قابل قبولی دارند اما در این ساختمان جوابگوی نیاز کارفرما نبود، زیرا:

1- با توجه به آنکه در اجرا، ستون های بتنی این ساختمان و تیرهای بتنی آن عایق نشده اند، در واقع یک پل حرارتی تشکیل می شود که سرما و گرمای خارج را با سرعت بیشتری نسبت به قسمت های عایق شده انتقال می دهند یا به دید کارشناسان اجرای عایق حرارتی ما، این ستون ها و تیرهای بتنی مانند یک رادیاتور گرما و سرمای بیرون را به داخل انتقال می دهند.

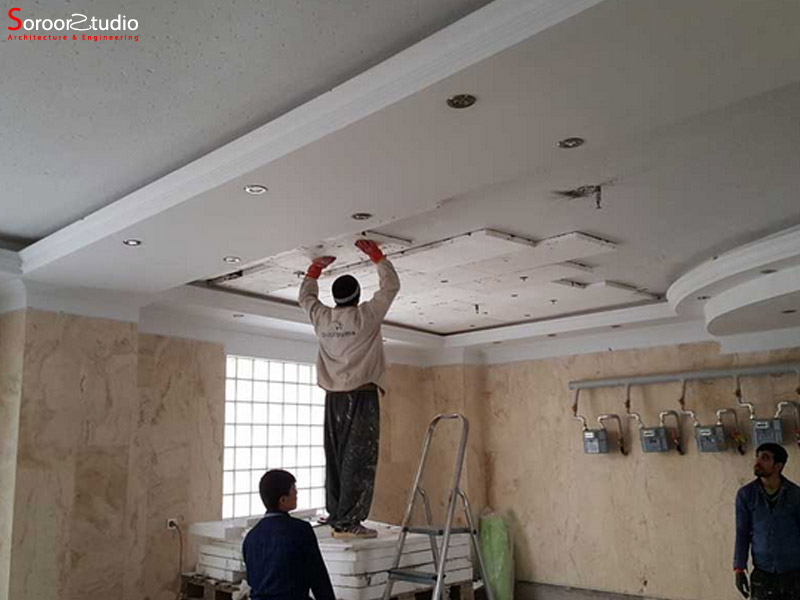

عایق حرارتی نمای اتیکس درسقف

عایق حرارتی نمای اتیکس در دیوار جانبی

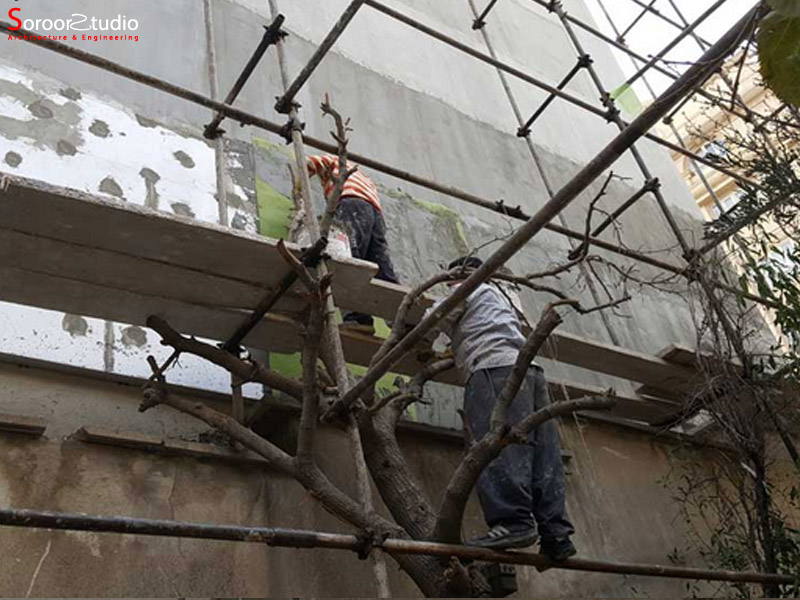

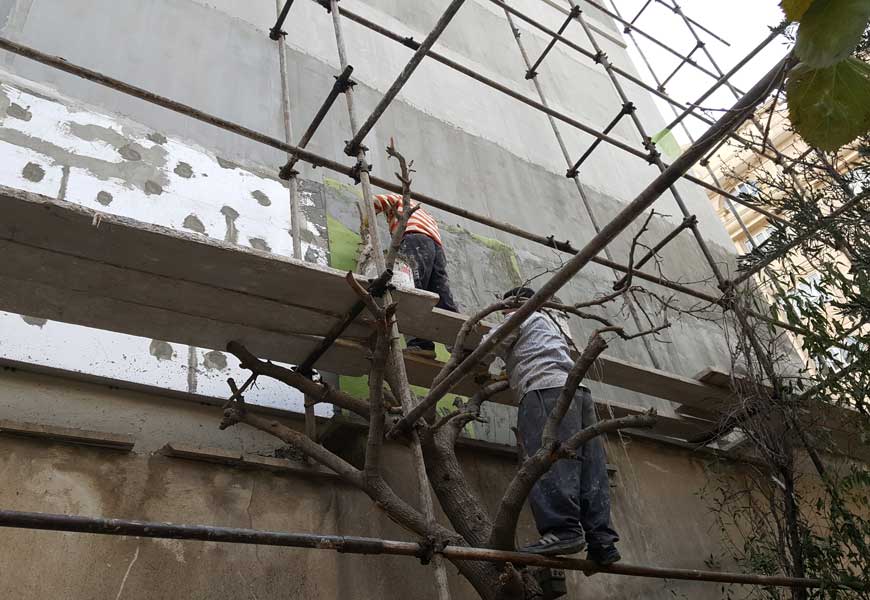

نشانی پروژه : سعادت آباد , میدان بوعلی                اتیکس در سقف پارکینگ                            زمان اجرا : زمستان 1395



عایق حرارتی نمای اتیکس در سقف

عایق حرارتی نمای اتیکس در دیوار جانبی

2- ضریب انتقال حرارتی بلوک پرین به عنوان یک نوع از بلوک های  AAC (Aeriated Autocluved Concrete) برابر با 0.12  وات بر مترکلوین می باشد. (شایان ذکر است که در بازار تصور یونولیت را از این مصالح دارند) ضریب انتقال حراتی تیر و ستون بتنی 2 وات بر متر کلوین می باشد، این بدان معناست که سرما و گرما پل حرارتی تیرو ستون بتنی را ترجیح می دهند تا وارد منزل شوند. حال در این تفاوت درجه حرارت بین داخل و خارج باید از مصالحی استفاده نمود که ضریب انتقال حرارت به مراتب از مقادیر فوق کمتر باشد. ضریب انتقال حرارتی بلوک های EPS (expanded poly styrene) که لایه اول سیستم اتیکس Etics می باشد، برابر با 0.04 وات بر متر کلوین می باشد. (نوعی یونولیت با چگالی 20 کیلوگرم بر متر مکعب).



عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی



عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی

3- در اجرای واقعی بلوک های AAC از یک ردیف 2 تا 3 سانتی متر ملات ماسه سیمان با ضریب انتقال بالا استفاده می شود. تقریبا 13 درصد مساحت این نوع دیوارها، ملات ماسه سیمان بوده که به یک پل حرارتی تیدیل می شوند و مقاومت حرارتی دیوار را نسبت آنچه که در طراحی مورد نظر بوده است، نصف می کند. اجرای درست دیوارهای AAC باید با استفاده از چسب مخصوص انجام شود که به علت گرانی در اکثر پروژه ها، از ملات ماسه سیمان به جای آن استفاده می شود.



عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی



عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی


4- نکته مهم دیگر آنکه با استفاده از سیستم اتیکس کل محیط پیرامونی ساختمان شامل دیوار، تیر، ستون از بیرون عایق کامل می گردد (به عبارت دیگر کل ساختمان لحاف پیچ می شود)، در اینصورت تمامی پل های حرارتی از بین می روند.

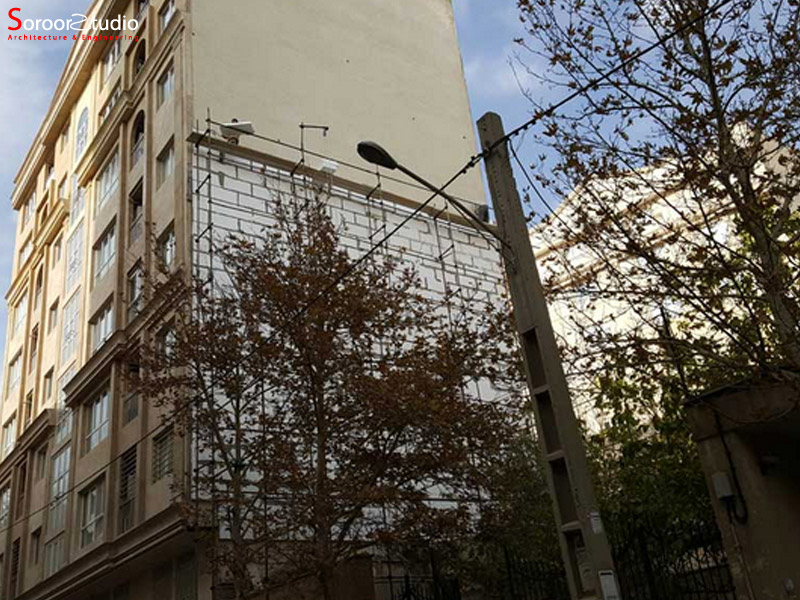

عایق بندی حرارتی دو ضلع مجاور همسایه آقای پاک نیت.

تهران ستارخان، شادمان، کوچه ابوترابی، پلاک 18 , مسکونی، متراژ نمای همسایه عایق بندی شده 250 مترمربع


عایق حرارتی نمای اتیکس در دیوار جانبی



عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی

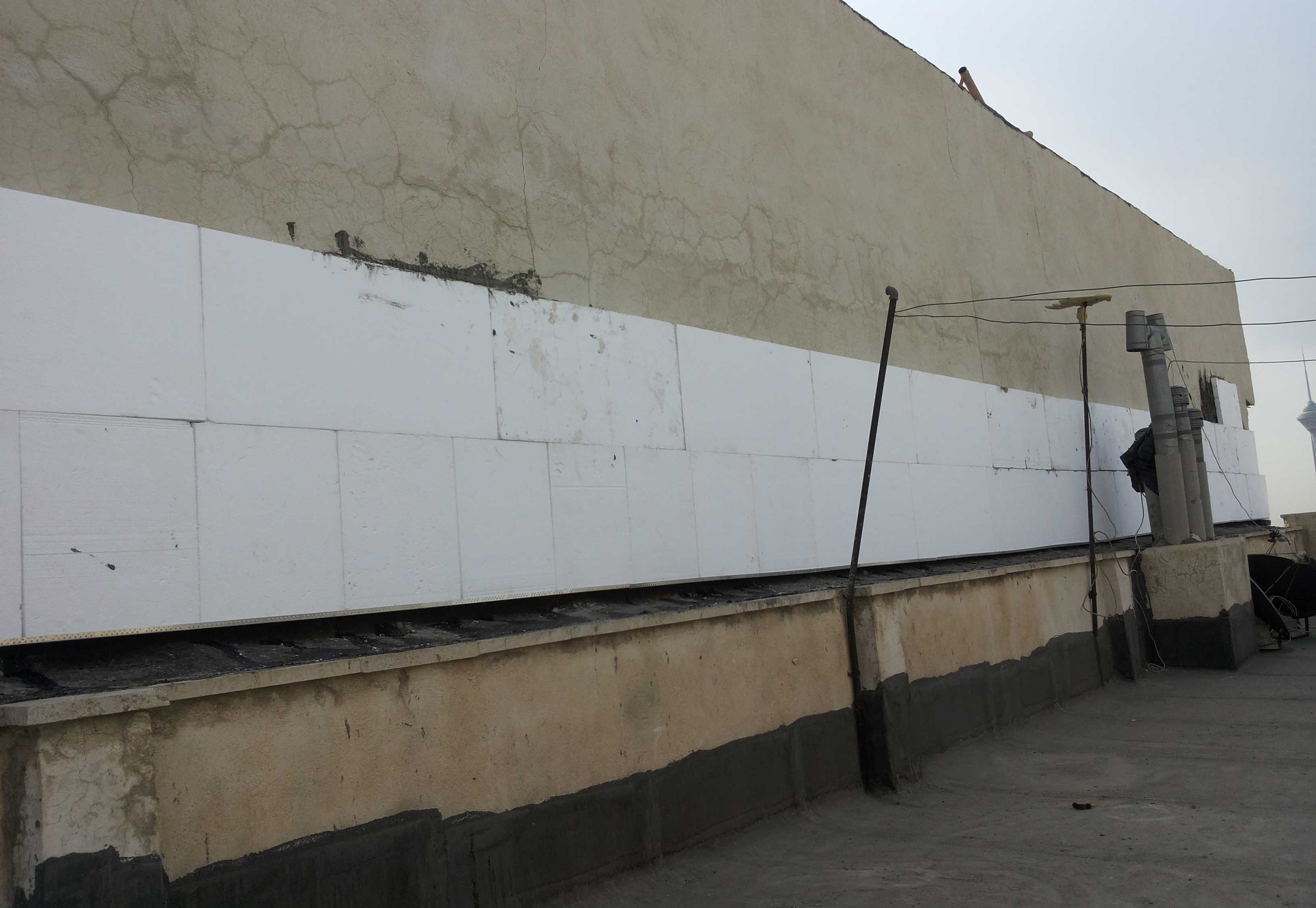

اتیکس در دیوار جانبی  شهرک غرب ناخدا محتاج



عایق حرارتی نمای اتیکس در سقف

عایق حرارتی نمای اتیکس در دیوار جانبی

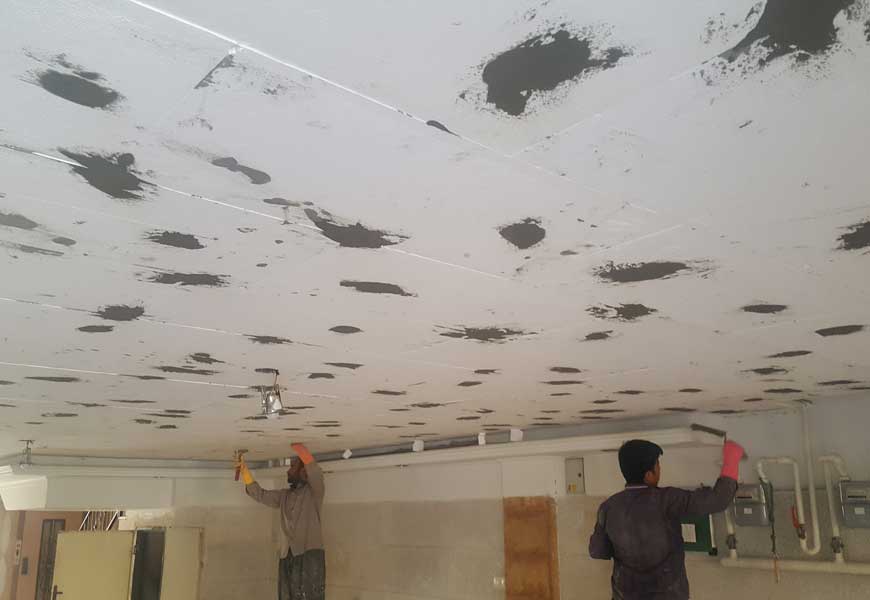

اتیکس در سقف پارکینگ     ستارخان شادمان




عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی

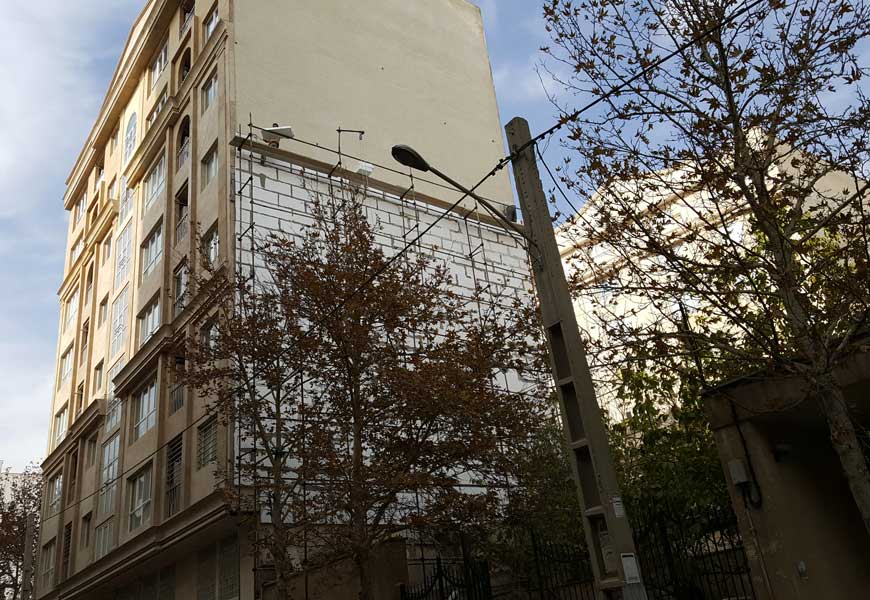

اتیکس در دیوار جانبی    ستارخان شادمان


عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی

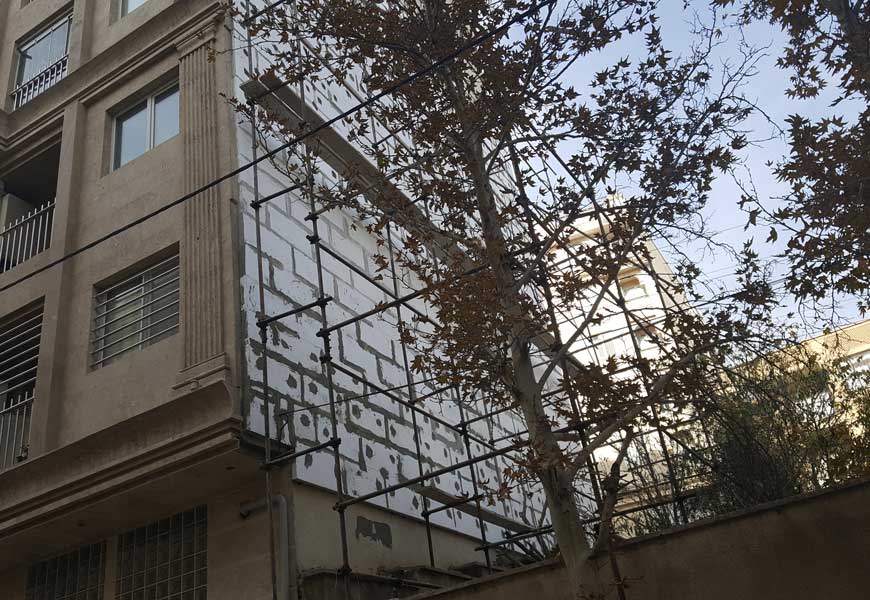

                                                عایق حرارتی و رطوبتی نما( اتیکس)  در دیوار جانبی,شریعتی , سید خندان       شهریور 1396


عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی نمای اتیکس در دیوار جانبی

عایق حرارتی و  رطوبتی نما ( اتیکس ) در دیوار جانبی,شریعتی , سید خندان       شهریور 1396
