طراحی سازه و جزئیات معماری المان شهری

  7187

نام کارفرما: شهرداری زاهدان با نمایندگی مهندس مجید قزوینی

محل پروژه: زاهدان

کاربری: المان شهری

وضعیت: اجرا شده

طراحی سازه و جزئیات معماری المان شهری واقع در میدان امام رضا شهر زاهدان یک تعامل کامل بین تیم طراحی سازه و معماری می باشد.

طراحی سازه المان شهری
طراحی سازه المان شهری
طراحی سازه المان شهری
طراحی سازه المان شهری
طراحی سازه المان شهری
طراحی المان شهری
طراحی المان شهری
طراحی المان شهری
طراحی المان شهری
طراحی سازه المان
طراحی سازه المان زاهدان
طراحی سازه المان زاهدان

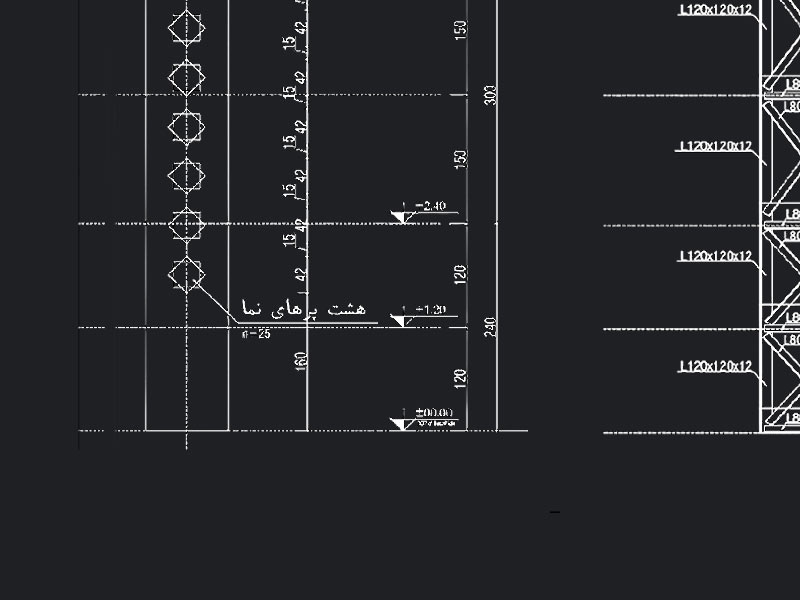

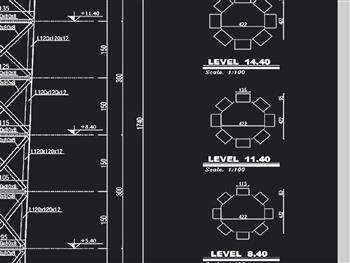

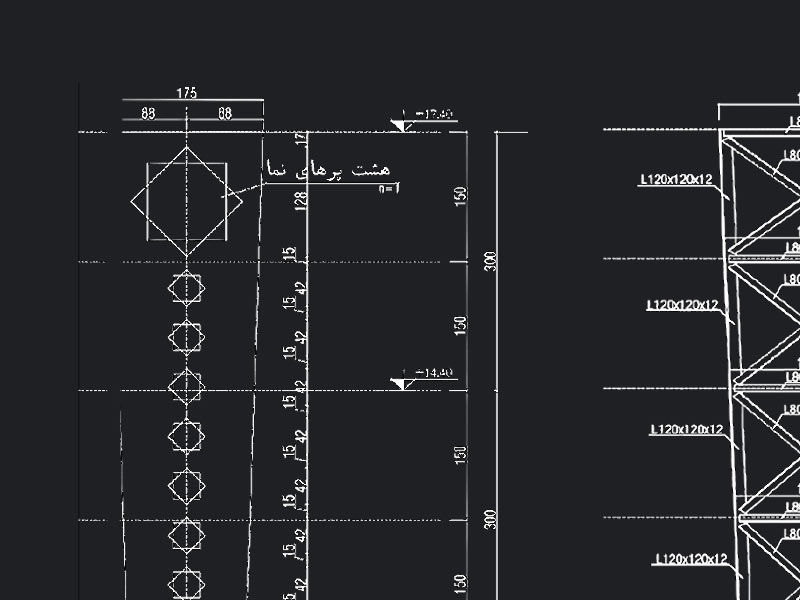

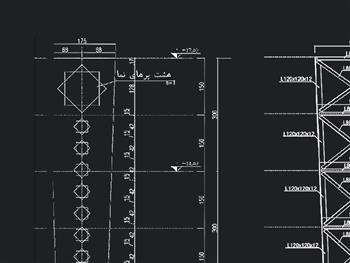

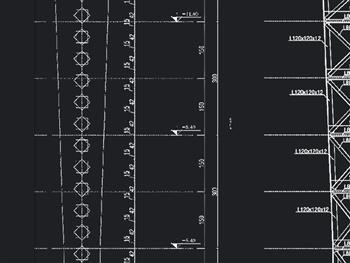

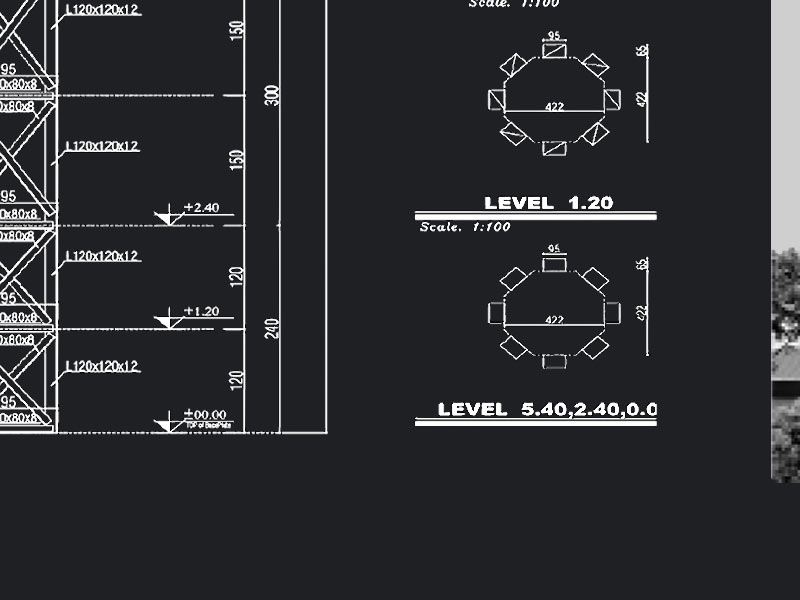

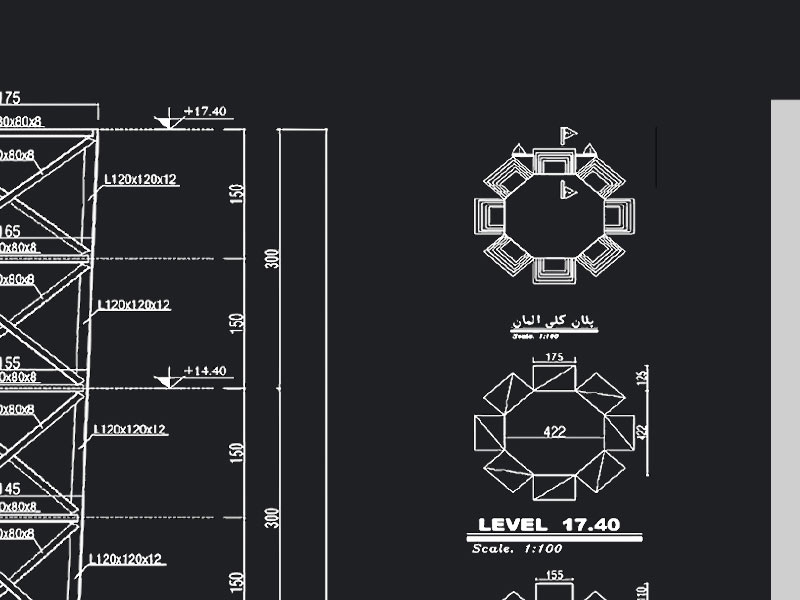

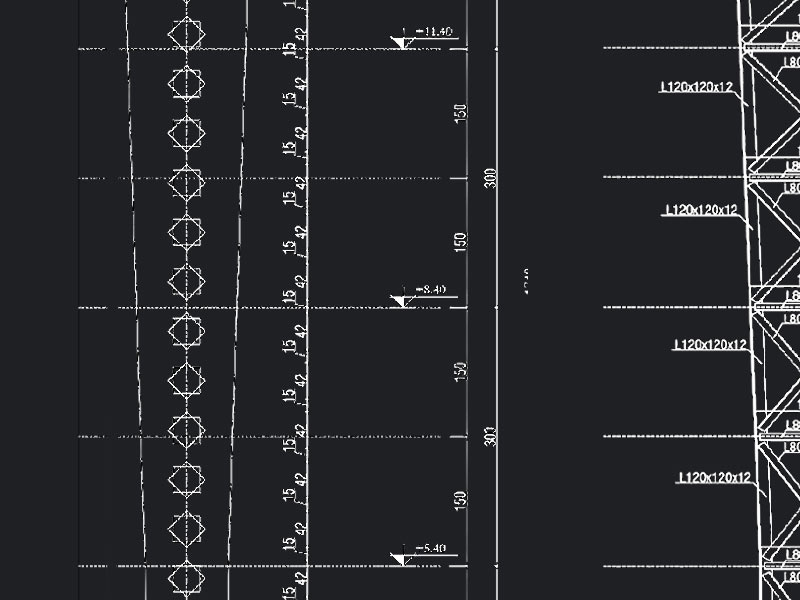

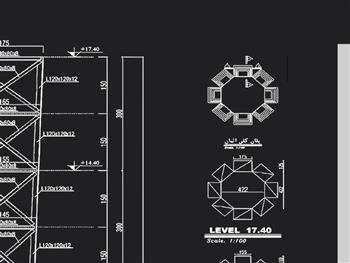

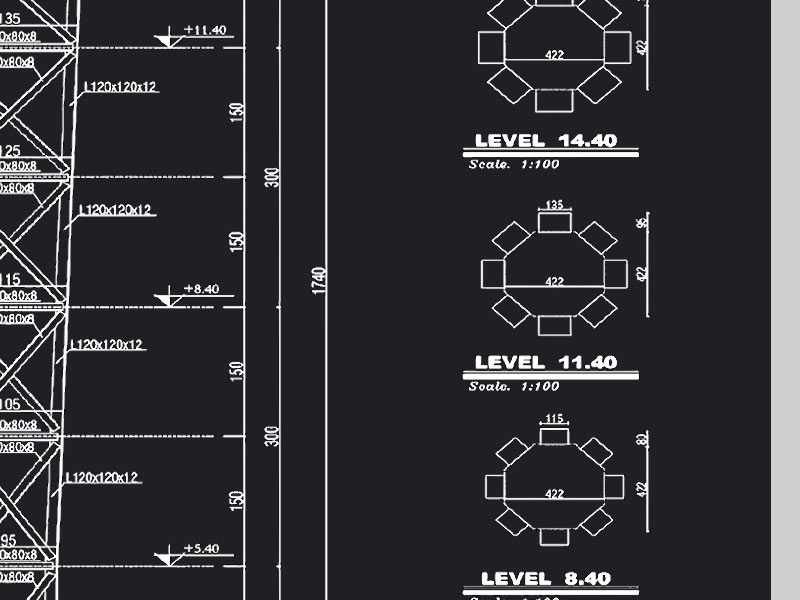

در طراحی سازه این پروژه با توجه به جرم کم سازه و ارتفاع بلند آن نیروی جانبی غالب نیروی باد بود. طراحی سازه المان شهری زاهدان را می توان جز طراحی سازه خاص دانست چرا که با سازه های ساختمانی متعارف کاملا متفاوت می باشد. با توجه به طرح معماری و ارتفاع بلند سازه یکی از مسائل مهم و اساسی که باید کنترل آن صورت می گرفت مساله واژگونی بود. بعد المان در هر راستا 570 بود و ارتفاع سازه 17.4 متر می باشد اما برای کنترل واژگونی ابعاد فونداسیون این سازه 10 در 10 متر با ارتفاع 1 متر طراحی شد. المان های اصلی قائم این پرژه نبشی 120X120X12 و المان های فرعی مورب نبشی 80X80X8 می باشد. چالش اصلی این سازه متغیر بودن اندازه پلان در ارتفاع بود یعنی بعد سازه با افزایش ارتفاع افزایش پیدا می کند.
