طراحی سازه سایه بان متحرک تالار نها

  550
مسقف کردن مسقف کردن مسقف کردن مسقف کردن

نام کارفرما: بخش خصوصی

محل پروژه: خیابان فرشته

کاربری: عمومی

متراژ: 400 متر مربع

وضعیت: اجرا شده

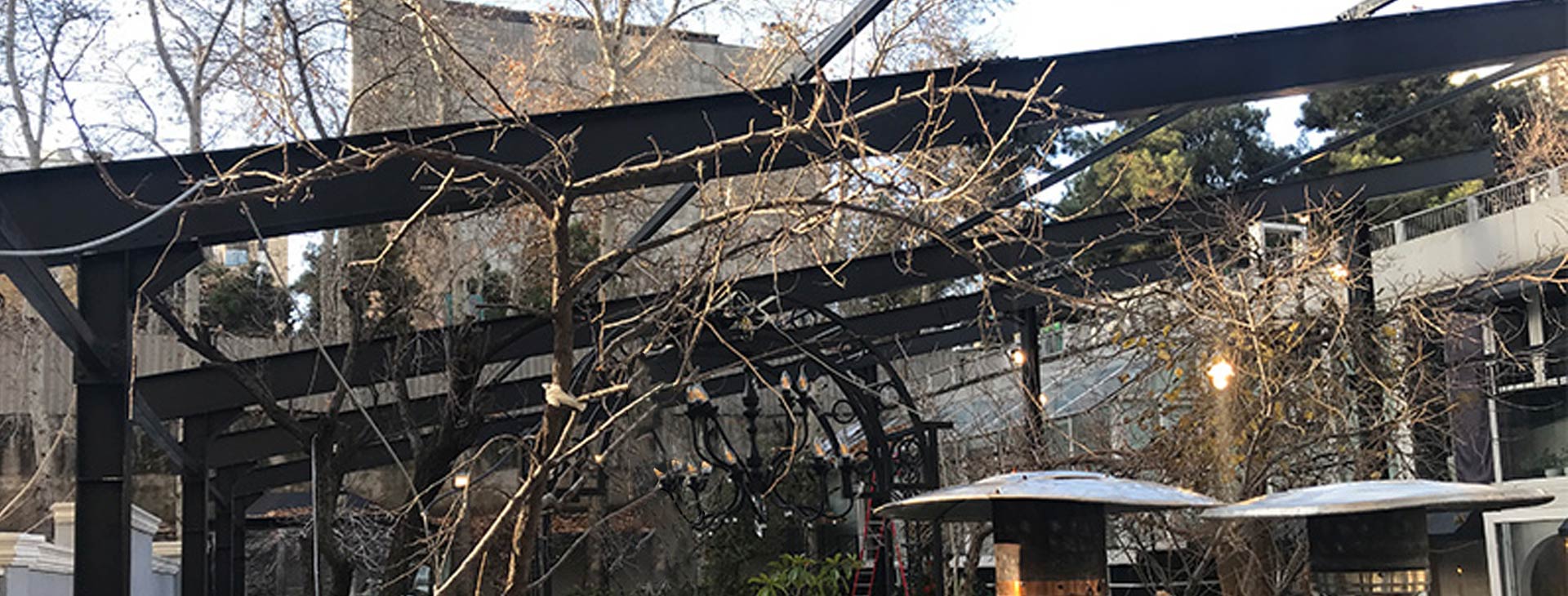

طراحی سازه سایه بان متحرک مجموعه نها توسط مهندسین مشاور دکتر سرور و همکاران مورد ارزیابی قرار گرفت.

طراحی سازه فولادی
طراحی سازه فولادی
طراحی سازه فولادی
سازه خیمه ای
مسقف کردن
مسقف کردن
مسقف کردن
مسقف کردن

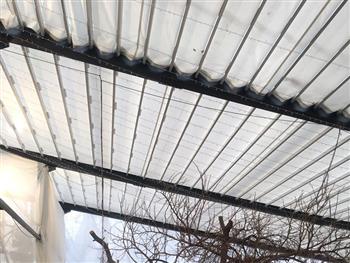

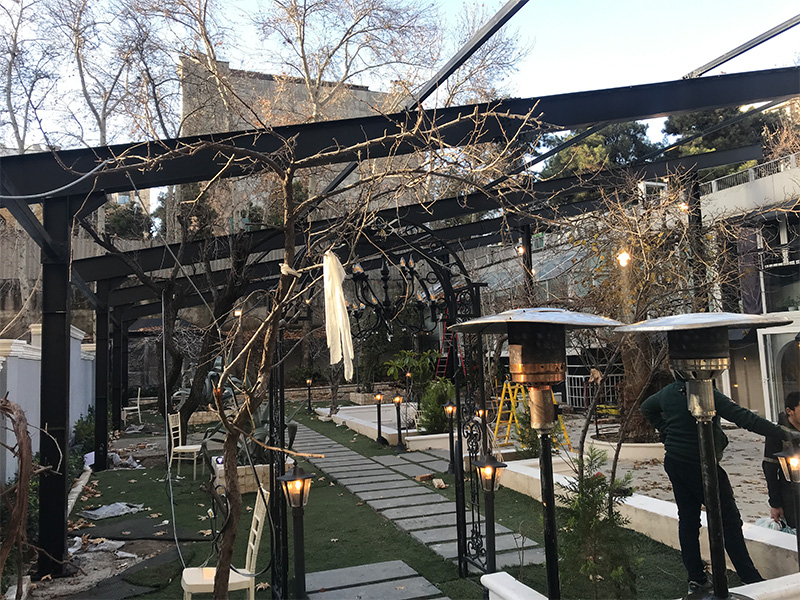

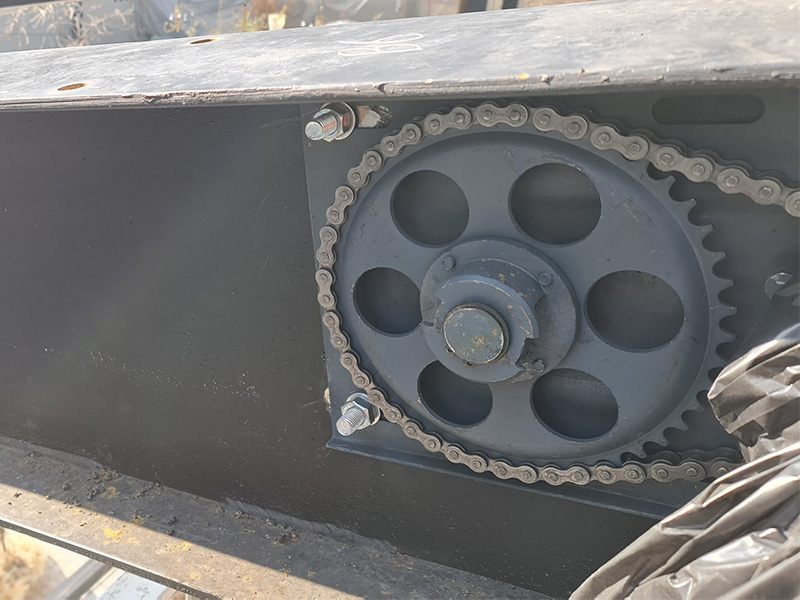

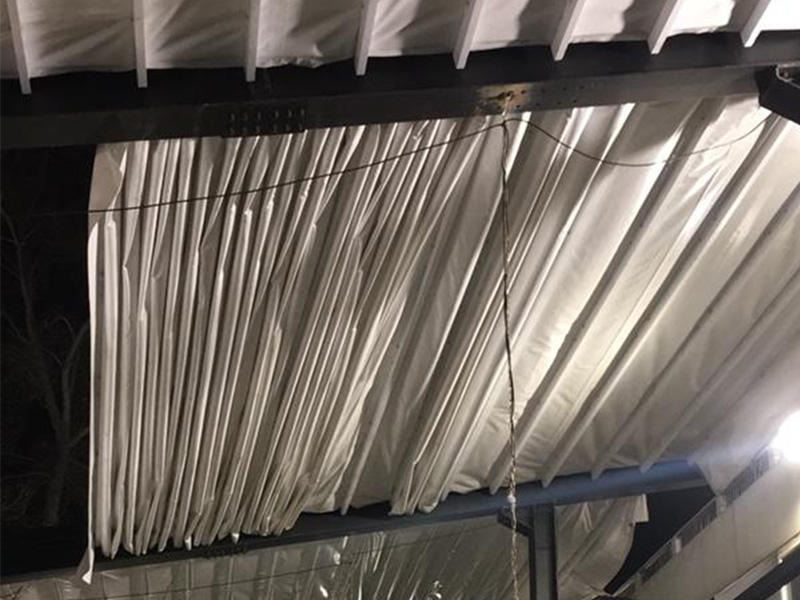

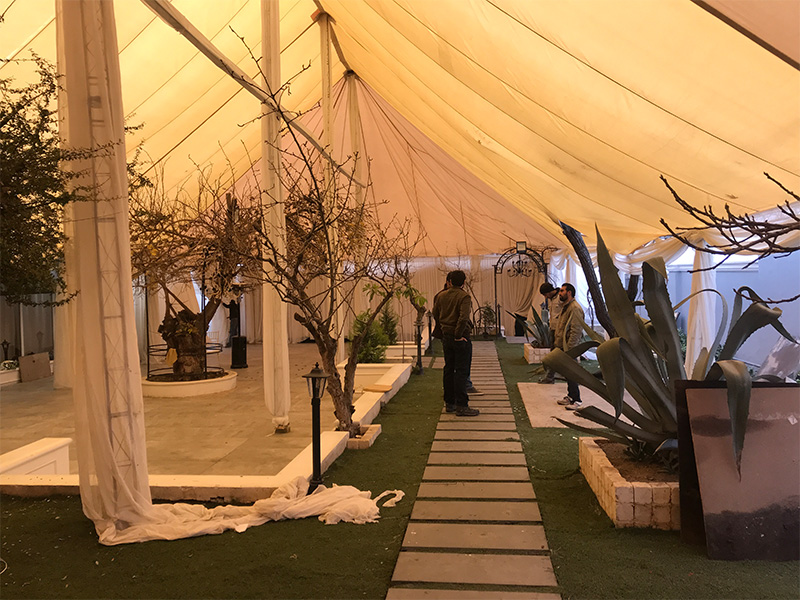

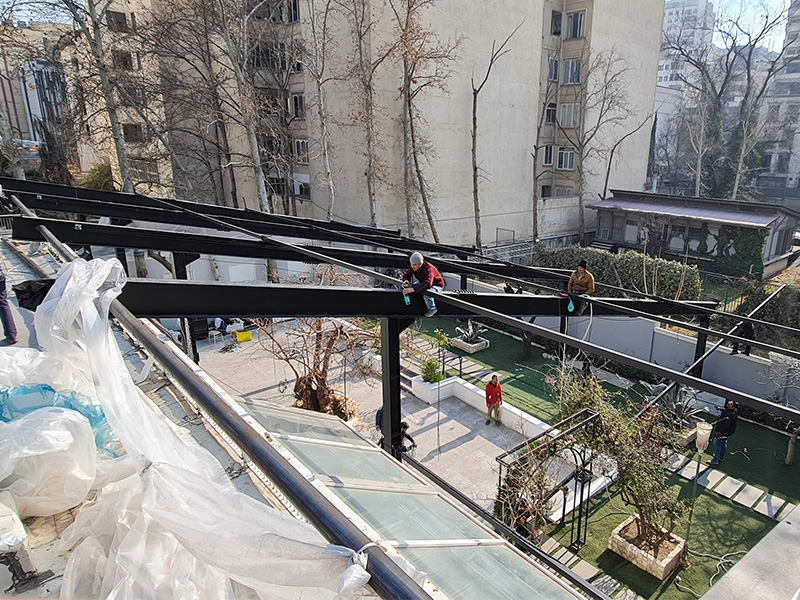

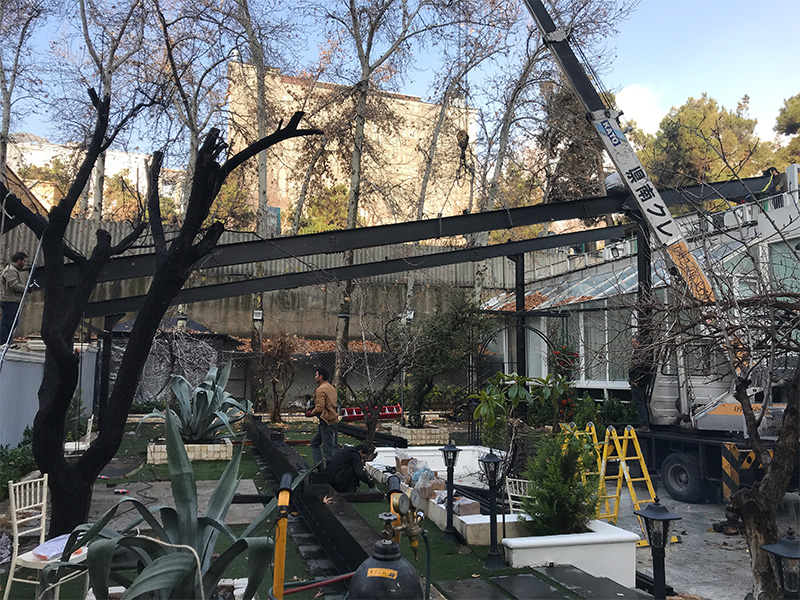

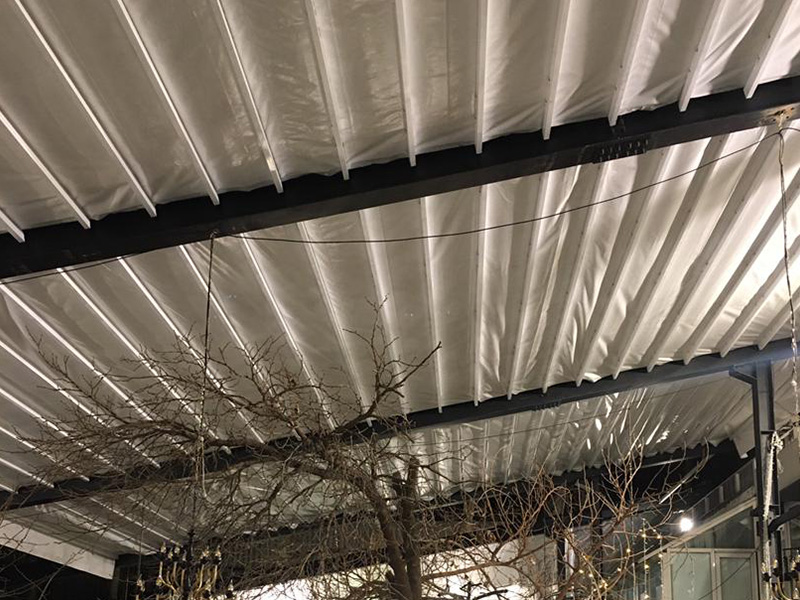

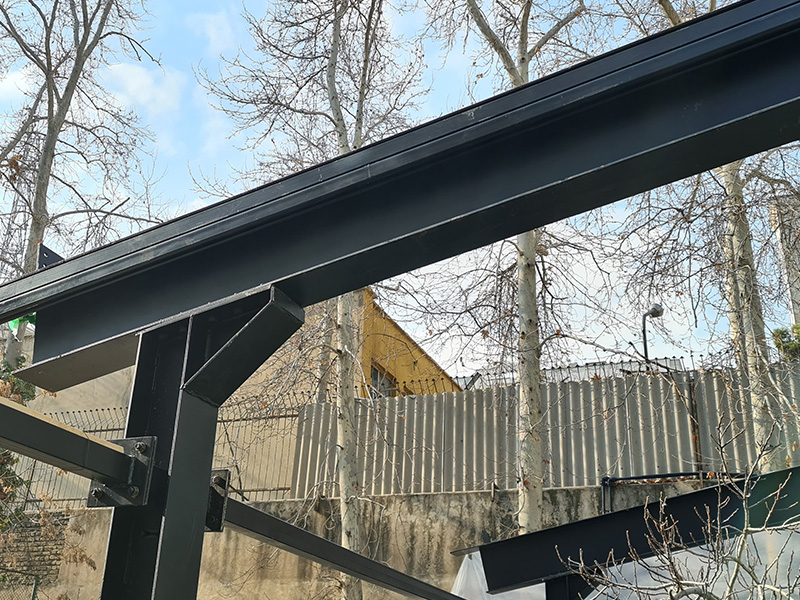

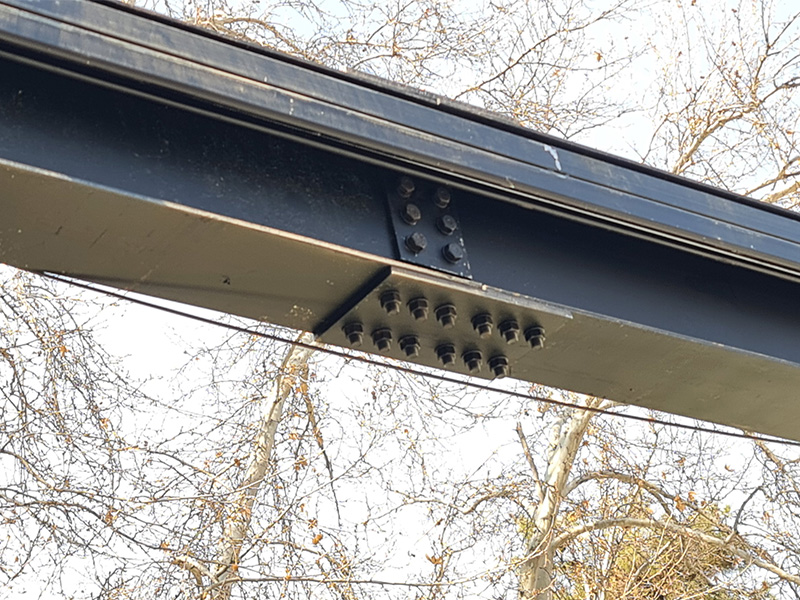

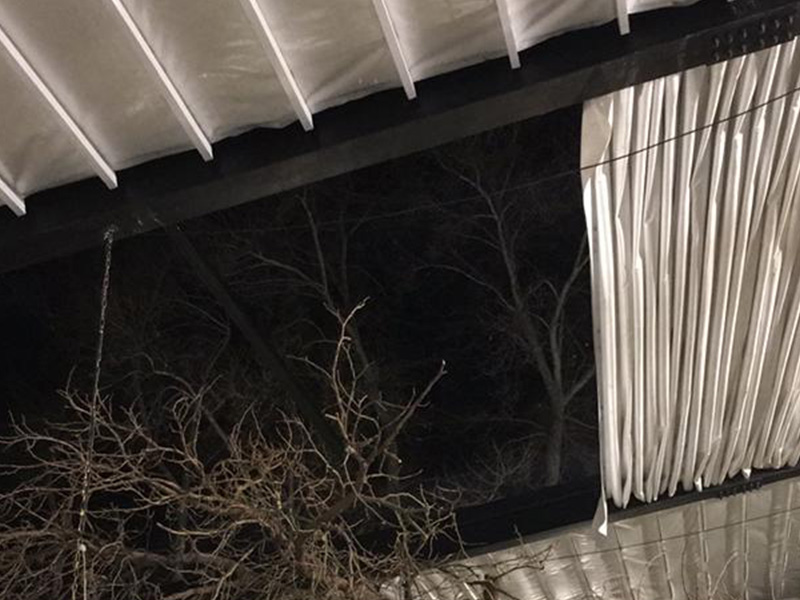

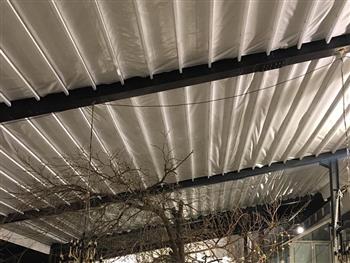

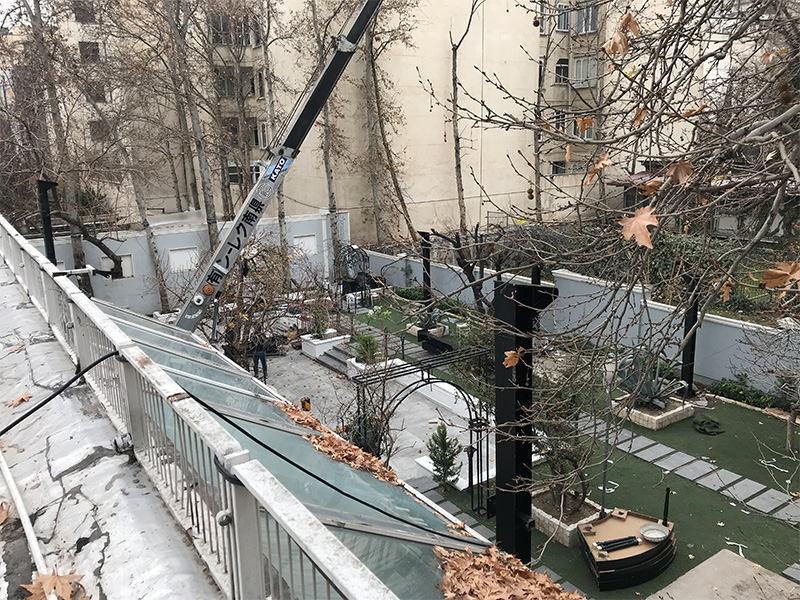

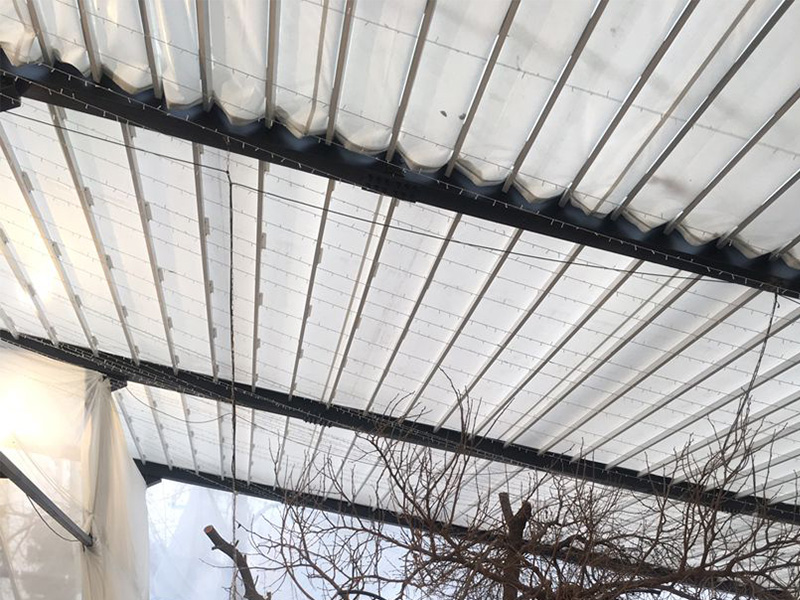

سازه سایه بان در طرح های خرپایی، قوسی و تیرورق بررسی شد. وزن آهن مصرفی در ساختار قوسی و خرپایی کمتر از وزن سازه تیرورق می باشد. طرح مورد تایید کارفرما برای سازه سایه بان، سازه با استفاده از تیرورق شد و بررسی های نهایی بر روی این سازه صورت پذیرفت. پیچدگی این سایه بان به دلیل تعامل سازه، معماری توام با مکانیزم باز و بسته شدن سقف بود. سازه های خیمه ای نیز یکی دیگر از روش های می باشد که می تواند فضا را مسقف کند. ضعف بزرگ سازه های خیمه ای داشتن ستون در وسط فضاها می باشد که از نظر معماری خوشایند نمی باشد. از طرفی با صحبت های انجام شده با مجری، سازه های خیمه ای هزینه نسبتا بالایی در دراز مدت به کارفرما تحمیل می کند. از نظر بحث سازه، ساختار خیمه ای جز دسته سازه های موقت بوده و برای بارهایی که به صورت ناگهانی ممکن است به سازه اعمال شود مناسب نبوده و از پایداری کافی برخوردار نیستند. وزن آهن مصرفی در این پروژه برای متراژ 375 متر مربع کمتر از 10 تن شد. به عبارت دیگر وزن آهن مصرفی به ازای یک متر مربع حدود 27 کیلوگرم می باشد. نکته حائز اهمیت حفظ حداکثری درختان موجود در طراحی و اجرای سازه می باشد.
