طراحی سازه پل کابلی

پل سازه ای اتصال دهنده و معمول ترین راه برقراری ارتباط در دنیا می باشد. از پل ها برای ارتباط میان شهرها و کشورها استفاده می شود. پل ها اکثرا بر روی رودخانه ها، دریاچه ها و... برای  تسهیل در رفت و آمد ساخته می شوند. پل ها برای رفت و آمد عابرین پیاده، وسایل نقلیه، عبور سیستم های تاسیساتی و ... در شهر ها و خارج از شهر ها مورد استفاده قرار می گیرد.
انواع سیستم سازه ای پل ها عبارتند از :
پل های صفحه ای ( بتن مسلح)
پل تیر (فولاد، بتن مسلح یا بتن پیش ساخته و … )
پل خرپایی
پل قوسی
پل های طره ای
پل کابلی
پل معلق
پل فلزی
پل چوبی
پل سنگی

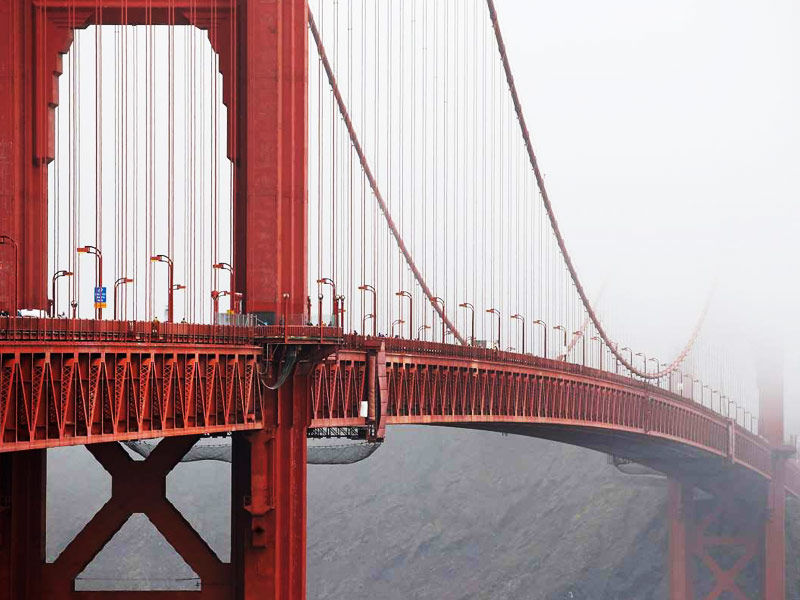

سازه پل کابلی گلدن گیت
در طراحی پل های کابلی نوعی از رفتار سازه ای وجود دارد که دارای رفتار زنجیره واره (متکی بر کشش کابل) می باشد. از انواع سازه های کابلی، پل های کابلی می باشند. طراحی سازه پل های کابلی شامل سازه ی کششی (کابل)، عرشه پل (تیری که به صورت پیوسته اجرا می شود)، یک یا چند برج که نگهدارنده کابل ها هستند و می توانند در وسط دهانه یا انتهای پل به شکل متقارن یا یک طرفه برای حمل بارهای وارد بر انتهای یک برج یا کابل ها به کار روند.

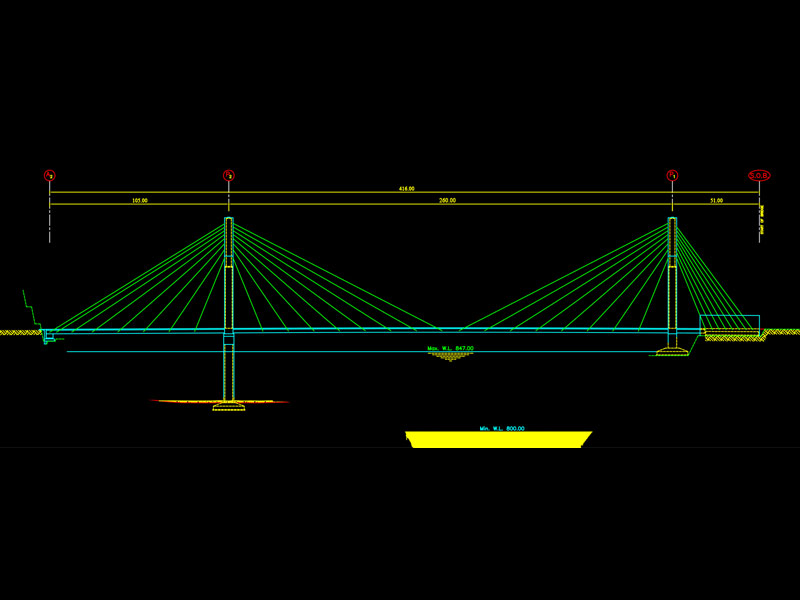

طراحی سازه پل کابلی
کابل عضو قابل انعطاف سازه می باشد که تحت فشار نیروهای داخلی کششی قرار می گیرد و می تواند شکل های مختلفی به خود بگیرد. کابل ها در پل های کابلی به صورت متقارن  یعنی کشش در دو جهت برای ایجاد تعادل در سازه، یا به صورت یک طرفه مانند پل کابلی آلامیلو طراحی می شوند که در این نوع پل ها از کابل های مضاعف استفاده می شود، همچنین افزایش وزن دکل( عضو عمودی سازه) برای نگهداری عرشه پل یکی دیگر از راه های افزایش مقاومت خمشی در پل های کابلی می باشد زیرا چالش اصلی در پل هایی که کابل ها از یک طرف کشیده می شوند افزایش  مقاومت خمشی در پل است.

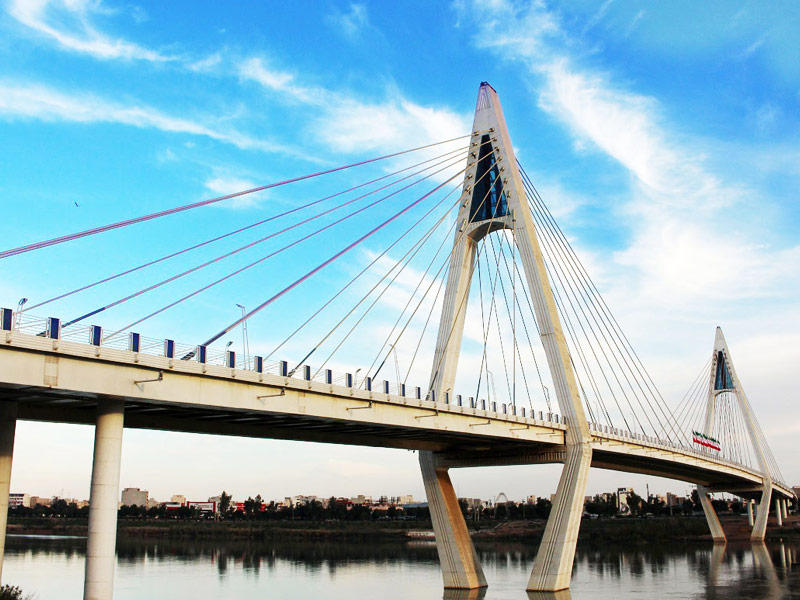

پل کابلی
طراحی پل های کابلی به علت سبک بودن و انعطاف پذیری کابل ها در مقابل نیروهای جانبی مانند باد، طراحی فونداسیون، وزن پل و سرعت در اجرای پل از اهمیت ویژه ای برخوردار می باشند.

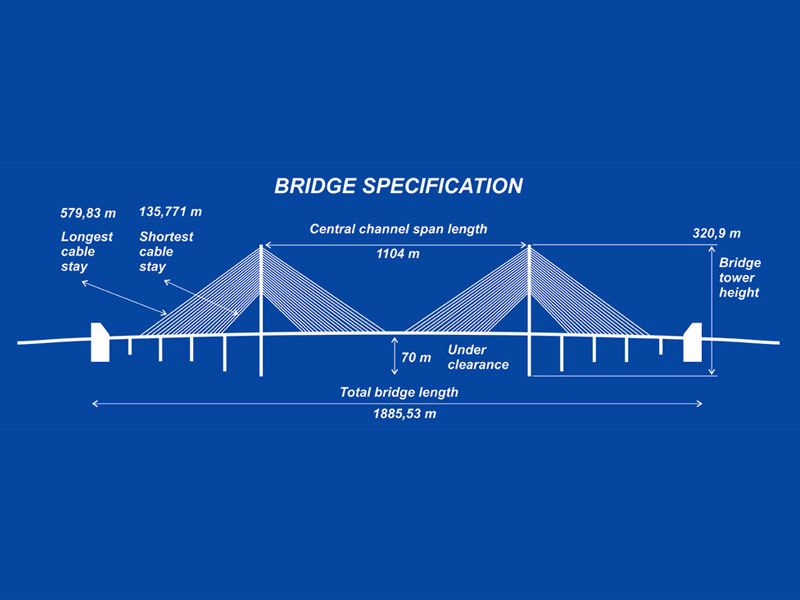

طراحی سازه پل کابلی

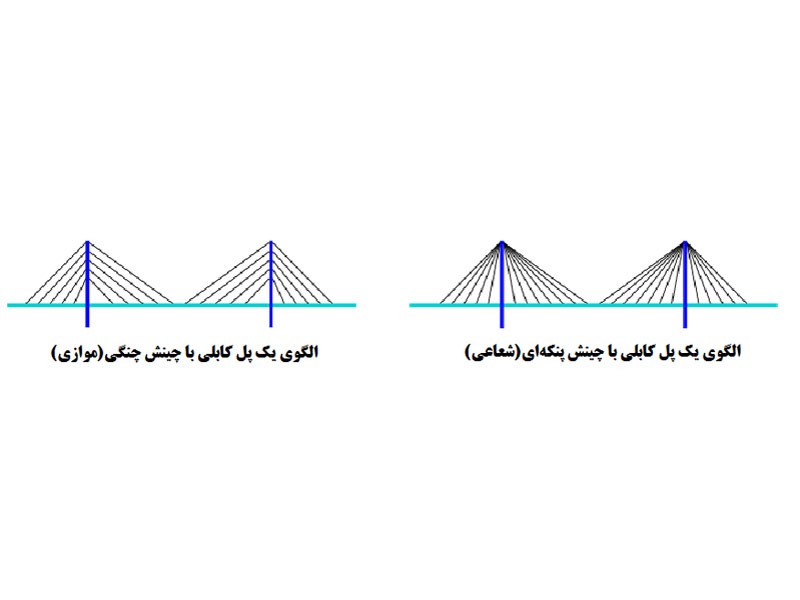

پل های کابلی برای پوشش دهانه های زیاد تا 1000 متر بسیار انتخاب مناسب و مقرون به صرفه ای است. پل های کابلی به علت تفاوت در تعداد دهانه ها، کابل ها، برج ها و عرشه انواع مختلفی دارند و نمی توان به راحتی آنها را نام گذاری کرد. برج ها به صورت تکی، دوتایی، دروازه ای و برج های A  شکل طراحی می شوند. چیدمان کابل ها نیز به صورت یک طرفه، موازی و شعاعی طراحی شده اند. پل های کابلی به صورت ترکه ای (کابل های کشیده) و پل های معلق( سهمی) طراحی می شوند.
طراحی سازه پل کابلی
پل کابلی
چند نمونه از برترین پل های کابلی دنیا:

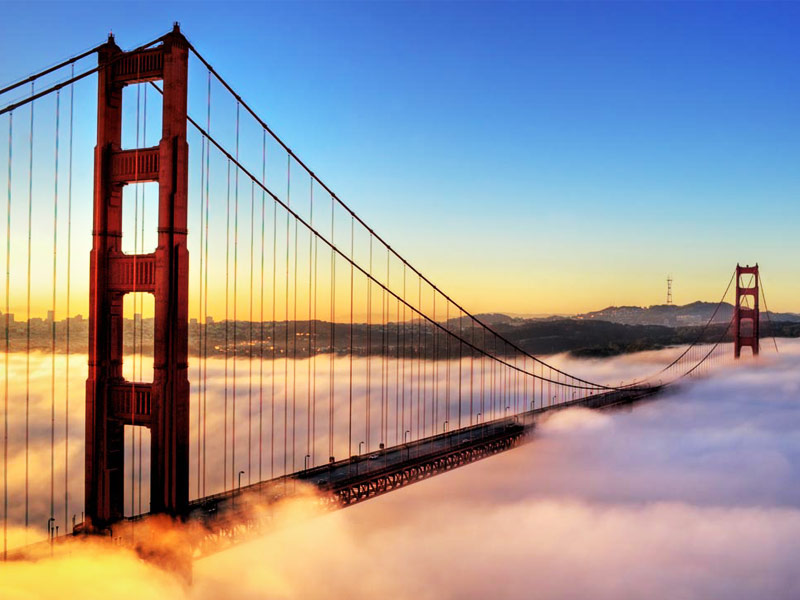

پل گلدن گیت، سانفرانسیکو

طراحی پل کابلی گلدن گیت

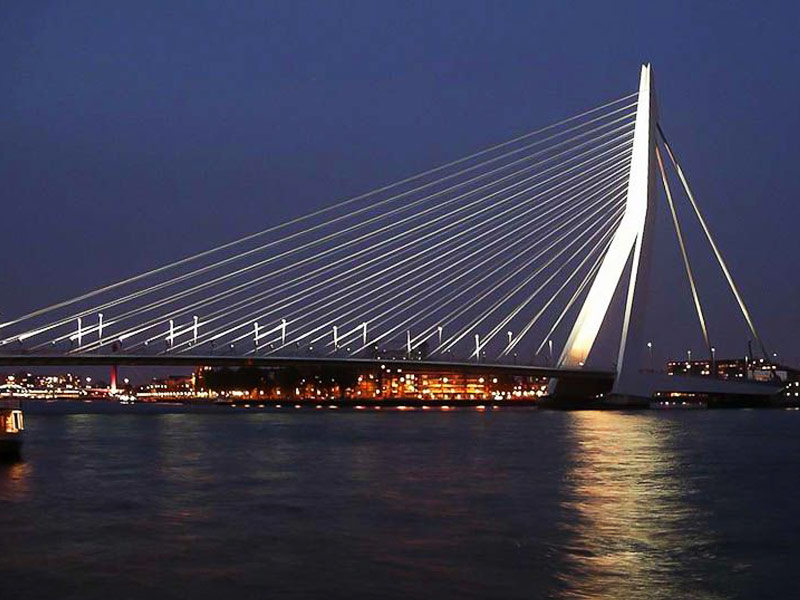

پل اراسمبورگ، هلند

طراحی پل کابلی اراسمبورگ

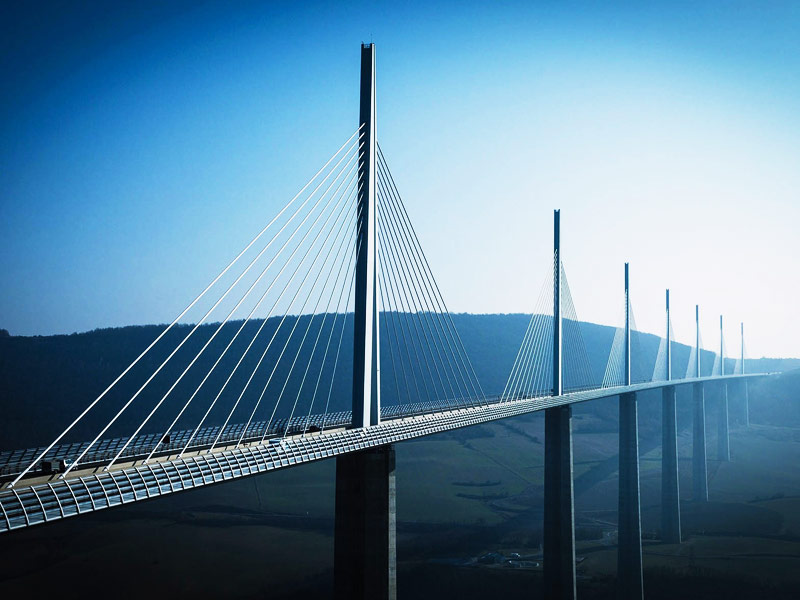

پل میلو، دره ترن، فرانسه

طراحی پل کابلی میلو

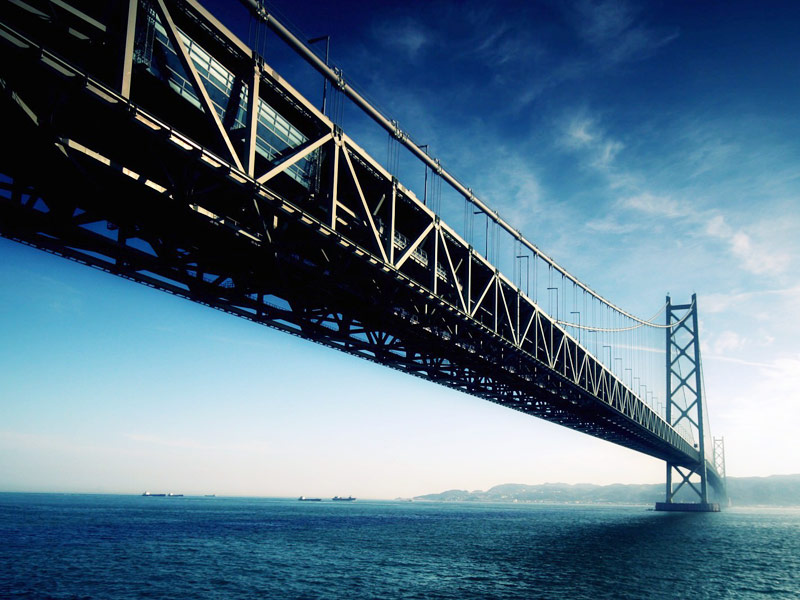

پل آکاشی کایکیو،ژاپن

طراحی پل کابلی آکاشی کایکیو

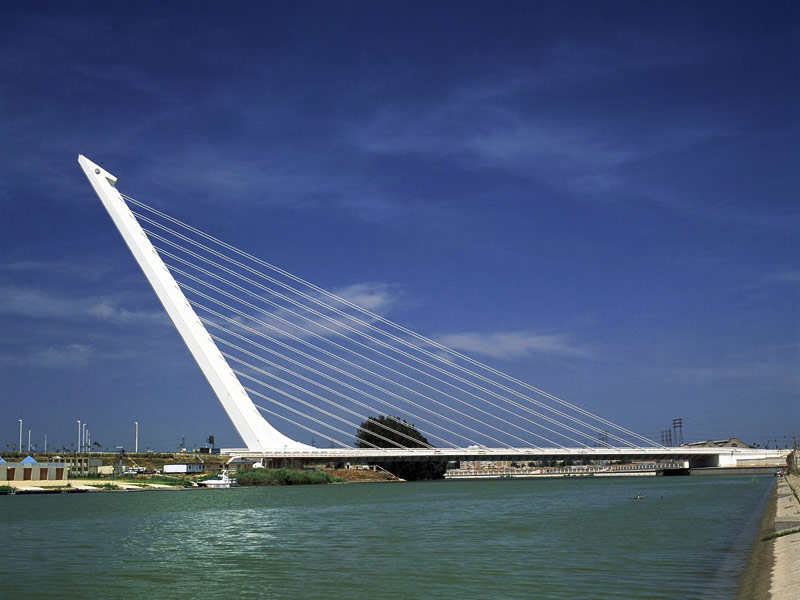

پل آلامیلو،اسپانیا

پل کابلی آلامیلو

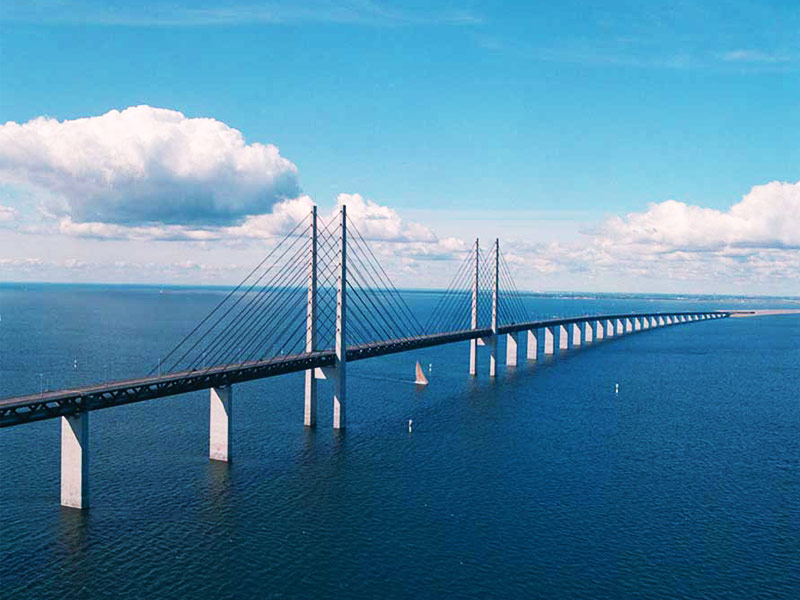

پل ارساند، سوئد

پل کابلی ارساند

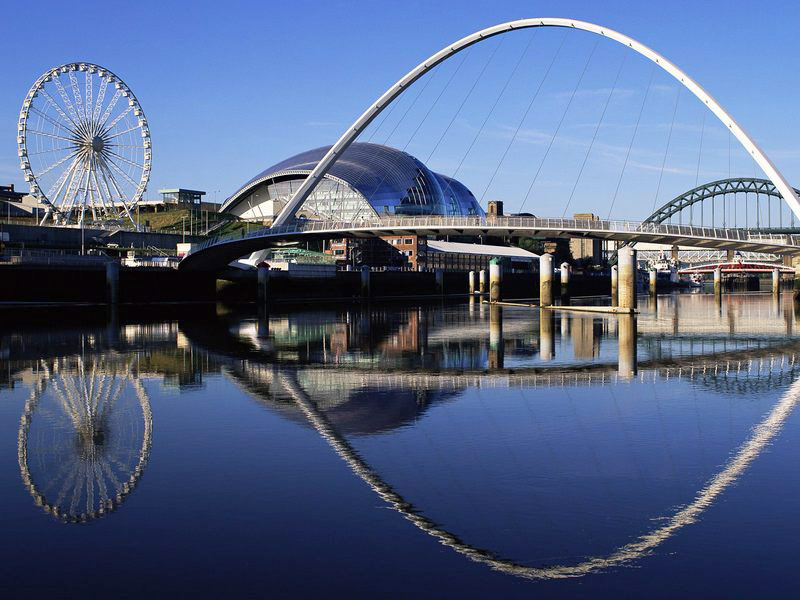

پل هزاره، انگلستان

طراحی پل کابلی هزاره
پل فیلیپ،اسپانیا

پل کابلی فیلیپ
