طراحی سازه کابلی پت سنتر

سازه کابلی پت سنتر
سازه های کابلی، سازه های قابل انعطافی هستند که اجزای اصلی تشکیل دهنده آن کابل ها( سیم های فلزی) می باشند، کابل ها تحت تاثیر نیرو های کششی قرار می گیرند و توسط یک تکیه گاه مانند دکل ها یا میله ها مهار می شوند. این تکیه گاه ها می توانند در انتهای کابل ها یا در وسط دهانه قرار بگیرند و نیرو های کششی را به نیروی فشاری تبدیل کرده و آن را به پی منتقل کنند. در طراحی سازه، برای ایجاد مقاومت در برابر رانش می توان از کابل های دیگری در جهت مخالف استفاده کرد.
از سازه های کابلی می توان برای طراحی پل، سقف ها و پوشش دهانه های بزرگ و... استفاده کرد.
مزایای استفاده از سازه کابلی سبک بودن، هزینه اندک اجرا، حمل و نقل آسان، تولید انبوه در کارخانه، قابلیت انعطاف پذیری بالا، پوشش دهانه های وسیع با هزینه های پایین، سرعت اجرای بالا و... می باشد.
در این مقاله  به بررسی مرکز تحقیقات پت سنتر، یکی ازبرترین  نمونه های سازه های کابلی می پردازیم.

سازه کابلی پت سنتر
سازه کابلی پت سنتر
نمای پت سنتر

مرکز تحقیقات پت سنتر، در سال 1986 در آمریکا  توسط یکی ازمشهورترین و برترین معماران جهان، ریچارد راجرز طراحی شد. طراحی سازه و اجرای آن توسط گروه معروف آروپ انجام شده است.

سازه کابلی
نما پت سنتر

طراحی سازه

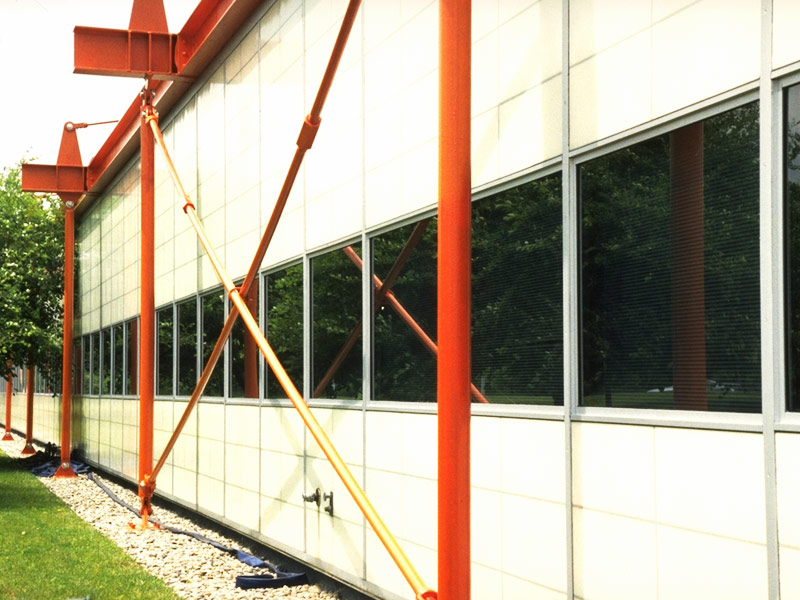

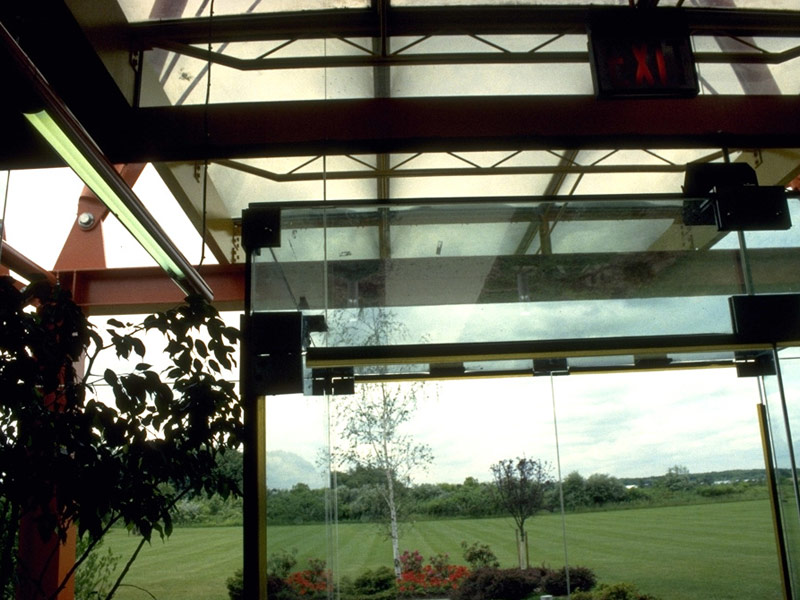

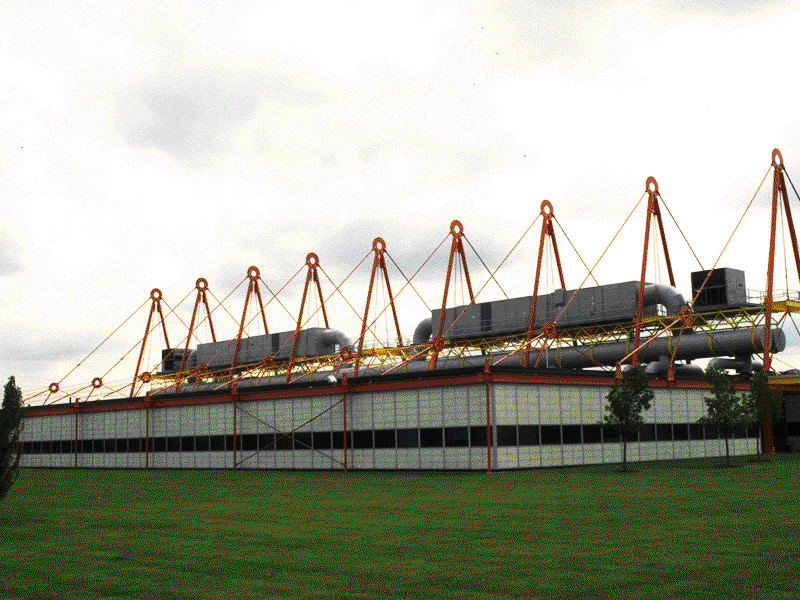

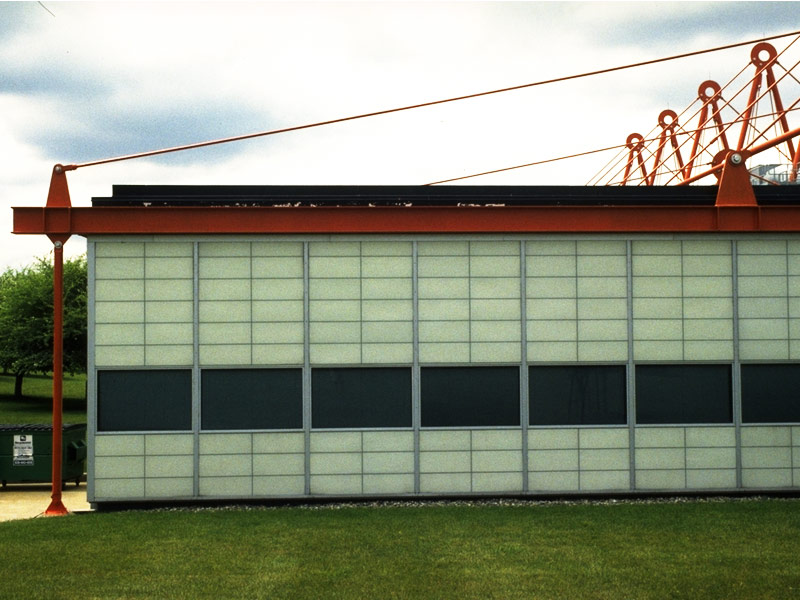

 مرکز پت سنترساختمانی یک طبقه به ابعاد 72 در 5/22  متر ، شامل دو فضای  وسیع بدون ستون با کاربری آزمایشگاه، فضاهای تحقیقاتی و خدماتی می باشد این ساختمان با استفاده از سازه کابلی برای ایجاد فضاهای داخلی انعطاف پذیر طراحی گردیده است. نمایان سازی سازه در نمای خارجی از خصوصیات طرح های راجرزپیش گام در سبک های-تک می باشد. دراثر معماری مرکز ژرژ پمپیدو اثر مشترک ریچارد راجرز و رنزو پیانو نیز سبک های-تک کاملا مشهود است.

سازه کابلی پت سنتر

طراحی سازه کابلی
طراحی سازه کابلی

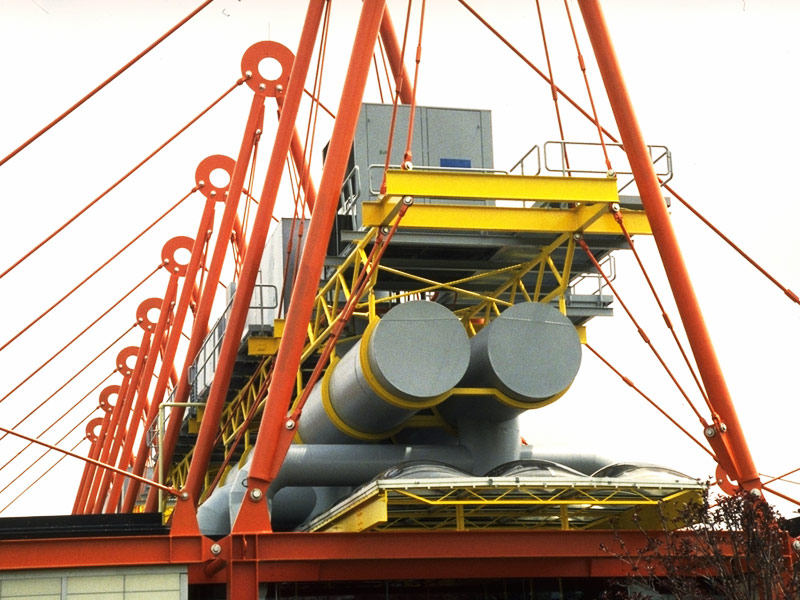

طراحی سازه این مرکز متشکل از یک ستون مرکزی با عرض 9 متر و مجموعه ای از سازه هایA  شکل و شیشه می باشد.

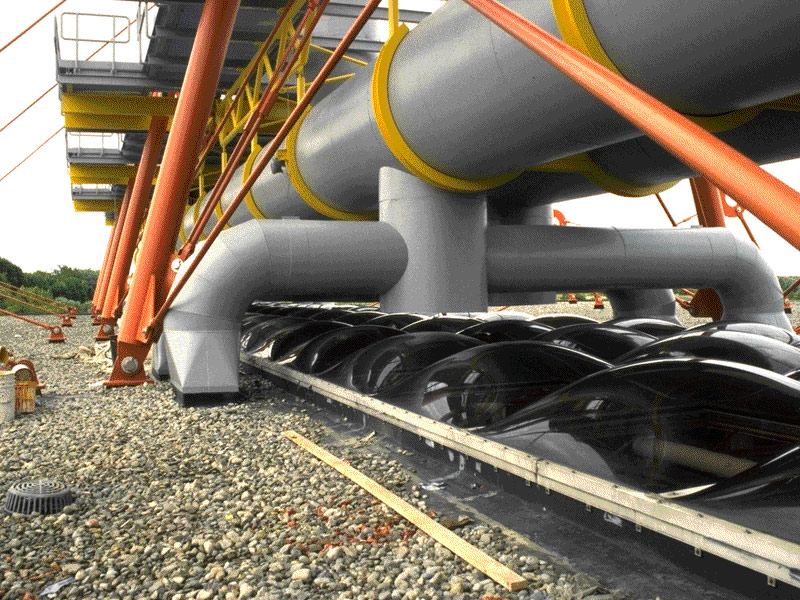

سیستم تاسیساتی ساختمان روی هسته مرکزی بنا و قاب های معلقی که از سازه آویزان هستند، قرار گرفته است.

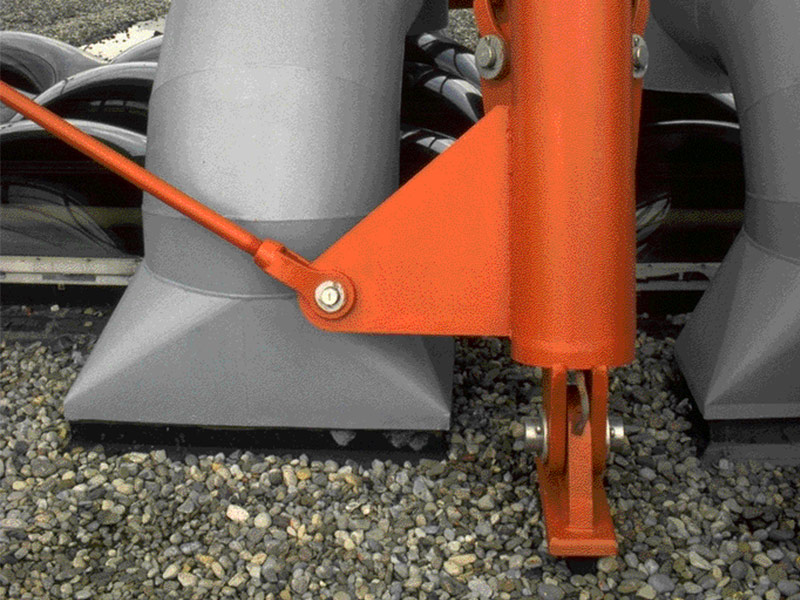

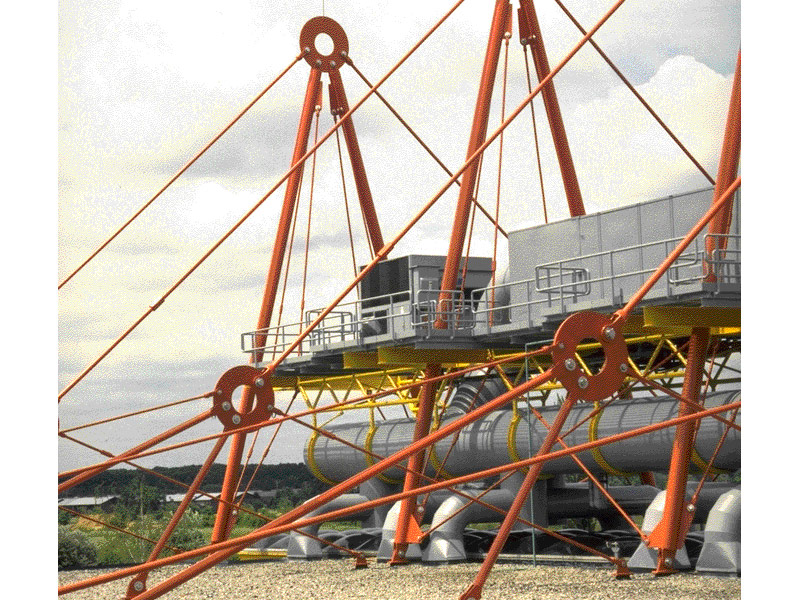

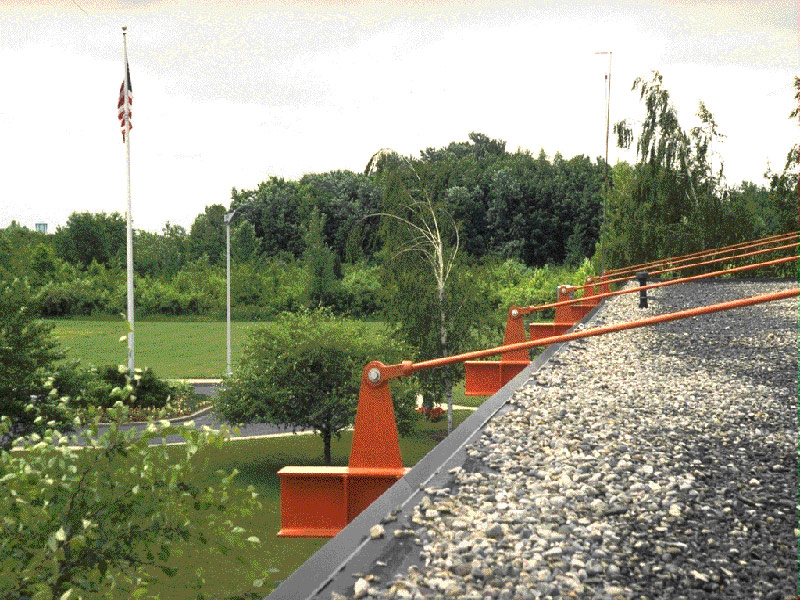

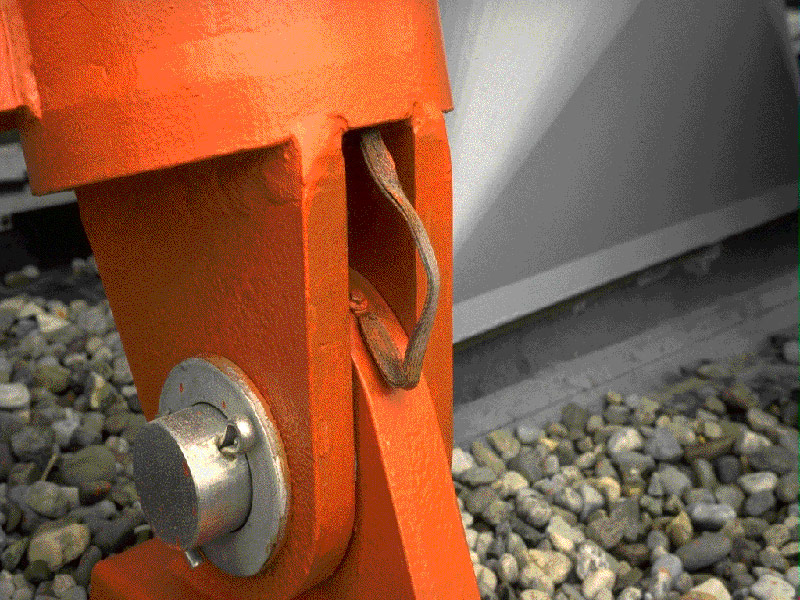

سازه ساختمان متشکل از میله های مهار اصلی و فرعی، رابط حلقوی،  دکل های فولادی استوانه ای، تیر اتصال عمودی می باشند.
تیرهای اتصال عمودی در برابر نیروی رو به بالای باد مقاومت می کنند، دکل های اصلی بارها را به ستون ها و پی ها منتقل می نمایند، مهارهای ثانویه که سقف را نگه می دارند، از مهارهای اصلی آویزان می باشند. پایداری جانبی قاب مستطیلی پایه سازه A   شکل در صفحه خود به وسیله ی اتصالات صلب تامین می شود.

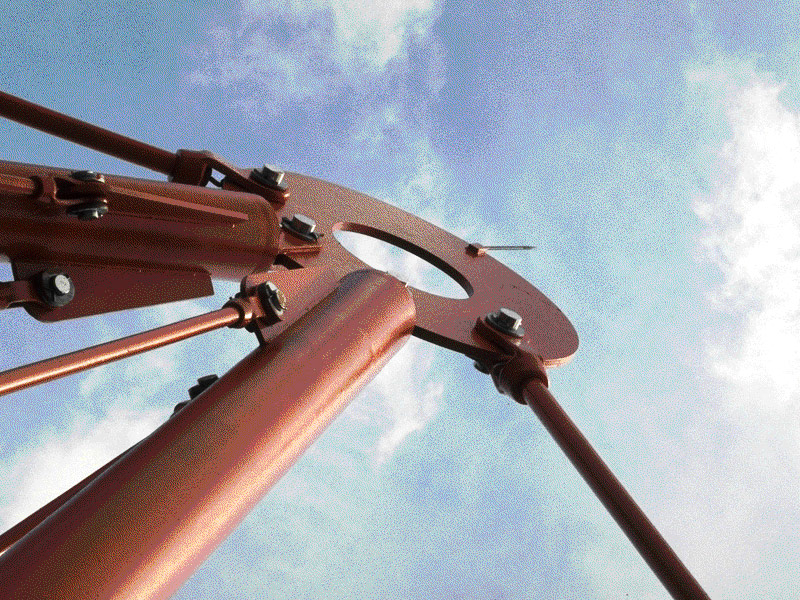

جزییات اجرایی سازه کابلی
طراحی سازه کابلی
 طراحی سازه کابلی
